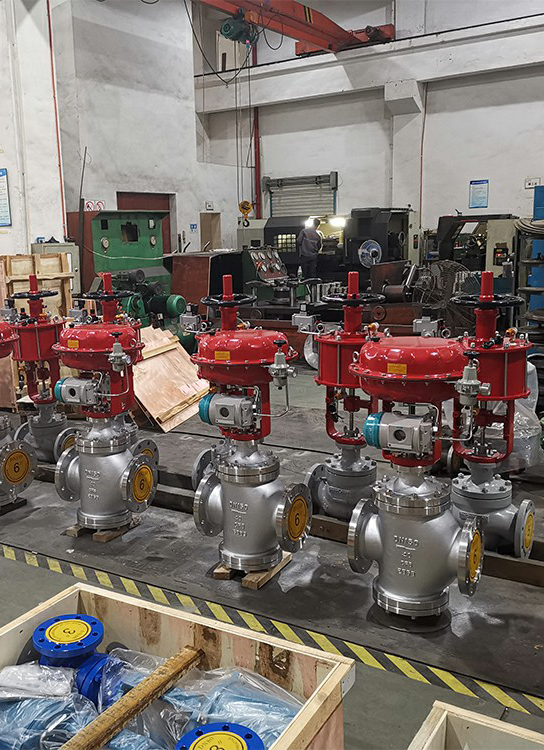

對于氣動調節閥來說，情況就比較復雜了，所以我們主要討論氣動調節閥的三斷保位方法。普通來說，我們?cè)谶x擇氣動薄膜調節閥時，都要先確定選氣開還是氣閉，這就是選擇調節閥斷氣時的保護位置，如果工藝要求斷氣時閥門打開，則選擇常開(氣閉)式調節閥，反之則選常閉(氣開)式調節閥。這只是一個粗淺的方案，如果工藝要求斷氣、斷電、斷信號的三斷保護，則調節閥就需要配置一些附件來組成一個保護系統才干實現控制要求，這些附件主要有保位閥、電磁閥、氣罐等。以下是單作用氣動薄膜調節閥和雙作用氣動調節閥的兩種保位方案。　　
　　　　
本方案主要由氣動調節閥、電－氣閥門定位器、失電(信號)比較器、單電控電磁換向閥、氣動保位閥、閥位信號返回器等組成。其工作原理如下：　　　　
1、斷氣源：當控制系統氣源故障(失氣)時，氣動保位閥自動關閉將定位器的輸出信號壓力鎖定在氣動控制閥的膜室內，輸出信號壓力與控制閥彈簧產生的反力相平衡，氣動控制閥的閥位保持在故障位置。該保位閥應設定在略低于氣源的小值時啟動。　　　　
2、斷電源：當控制系統電源故障(失電)時，失電(信號)比較器控制單電控電磁換向閥的輸出電壓消失，單電控電磁換向閥失電，單電控電磁換向閥內的滑閥在復位彈簧的作用下滑動，電磁閥換向，將氣動保位閥的膜室壓力排空，氣動保位閥關閉，將定位器的輸出信號壓力鎖定在氣動控制閥的膜室內，輸出信號壓力與控制閥彈簧產生的反力相平衡，氣動控制閥的閥位保持在故障位置。　　　　
3、斷信號：當控制系統信號故障(失信號)時，失電(信號)比較器檢測到后，斷掉單電控電磁換向閥的電壓信號，單電控電磁換向閥失電，單電控電磁換向閥內的滑閥在復位彈簧的作用下滑動，電磁閥換向，將氣動保位閥的膜室壓力排空，氣動保位閥關閉，將定位器的輸出信號壓力鎖定在氣動控制閥的膜室內，輸出信號壓力與控制閥彈簧產生的反力相平衡，氣動控制閥的閥位保持在故障位置。
