電動比例調節閥工作原理：電動比例調節閥在控制形式上是通過閥門開啟角度大小來實現控制開度和截面面積。控制過程是在電機轉動過程中，不斷以線性電阻值反饋給控制單元，控制單元根據測量值和電動調節閥的反饋電阻值進行比對和判斷，發出控制信號到達目標位置即刻停止動作的原理。
　　
電動比例調節閥控制原理 　　

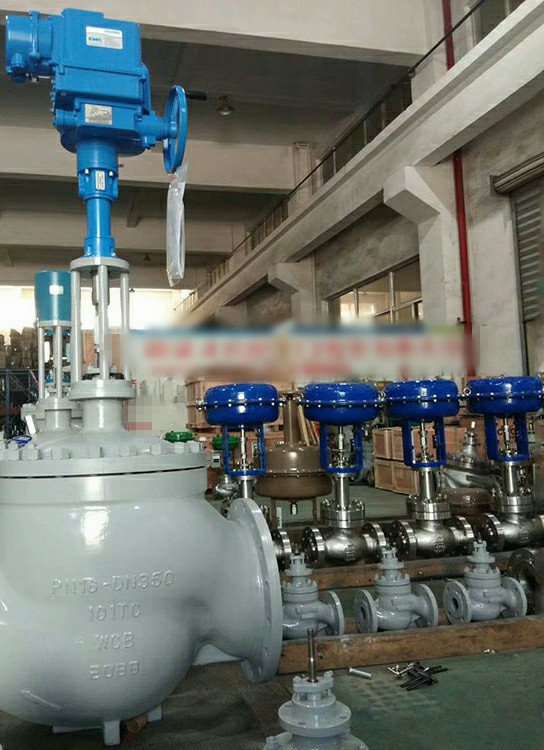

電動比例調節閥由電動執行機構和閥體共同構成一個總成執行單元。其中電動執行機構的動力電源普通常用的為：AC220V或者AC380V，控制信號常用的就是4~20mA，同時也有0-10V等弱電信號制式。電動執行機構內置伺服控制器，控制器將電流信號（或是電壓信號）轉換為電機的角行程信號后，由電機驅動齒輪和蝸桿帶動蝸輪減速輸出，來驅動閥桿做0-90°部分回轉運動，實現角行程控制調節功能。 　　

電動比例調節閥電氣原理 　　
電動比例調節閥的電氣部分工作狀態反饋：電機驅動齒輪運轉傳遞給電氣控制部分的輔助軸齒輪帶動三接頭的滑動電位器輸出閥門的電阻值變量定位信號，動力線由三根線和兩組限位開關組成總成(全開，全關，公共線) 　　
電動比例調節閥應用領域
電動比例調節閥適用于各種工業自動化過程控制計算機控制系統（DCS）與系統和測量儀表共同構成流量，溫度，壓力等工藝參數的調節自控設備。主要應用于：工業自動化生產過程控制領域。例如：石油化工煉油，管道原油輸送；發電廠汽輪機組冷卻，潤滑油供應，燃燒風量調節；環保污水處理中的液體輸送切斷，開關，流量調節等各種工業自控過程控制。
