信號溝槽閘閥常應用于自動噴水消防管理系統,來監控供水管路,可以再遠處指示閥門開度。

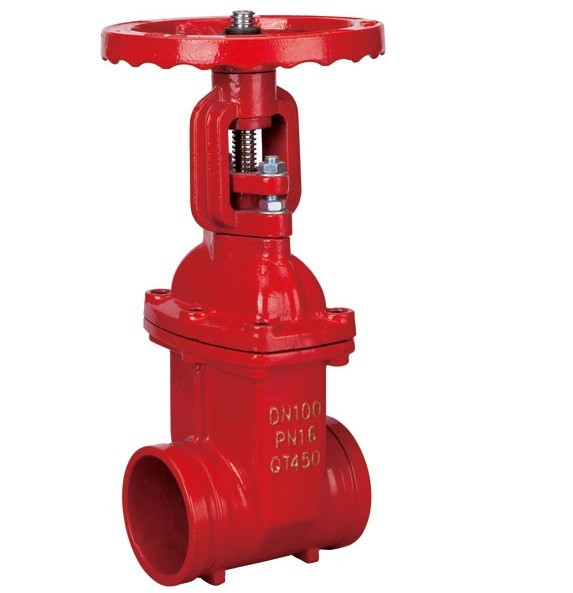

XZ85X-10QHSA溝槽閘閥的介紹:
溝槽閘閥它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽閘閥重量輕,本體采用高級球墨鑄鐵制成,重量較傳統閘閥重量減輕約20%-30%,安裝維修方便。
XZ85X-10QHSA溝槽閘閥的適用范圍:
廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
【XZ85X-10QHSA溝槽閘閥主要零件材料】
名稱 |
材料 |
閥體 |
球墨鑄鐵 |
閥瓣 |
球鐵,外覆丁腈橡膠 |
螺栓 |
鍍鋅 |
密封圈 |
NBR |
閥蓋 |
球墨鑄鐵 |
閥桿 |
不銹鋼 |
0型密封圈 |
NBR |
軸蓋 |
球墨鑄鐵 |
防塵罩 |
NBR |
手輪 |
鑄鐵 |
緊固螺母 |
鍍鋅 |
【XZ85X-10QHSA溝槽閘閥的性能參數】
技術參數 | |
壓力等級 |
1.0MPa 1.6MPa |
密封試驗 |
1.5MPa 2.4MPa |
工作溫度 |
0-80℃ |
適用介質 |
水、氣等 |
【XZ85X-10QHSA溝槽閘閥外形和連接尺寸】
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 | |||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 | |
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 | |||
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 | |||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 | |||
Z81X Z85X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
| ||
H |
325 |
455 |
455 |
455 |
|
500 |
620 |
750 |
880 |
|
| |||
D0 |
180 |
200 |
200 |
200 |
|
240 |
320 |
320 |
400 |
|
