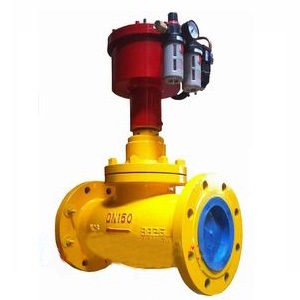

天燃?xì)饩o急切斷閥是自動化系統中執行機構的一種閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點�？蓮V泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣或氮?dú)�，流�?jīng)閥體內的介質應該是無雜質和無顆粒的液體和氣體。緊急切斷閥具有極佳的技術性能，低負荷損失和高可靠性，安裝在液化氣，天燃?xì)�，液氨與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。廣泛應用于供氣管網系統、燃?xì)鉄崮芄S車間、燃?xì)忮仩t房及住宅居所的安全設施。
電控的工作原理
1.緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。
2.燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉.
3.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.
4.閥門安裝方向:高進低出
1.緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。
2.燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉.
3.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.
4.閥門安裝方向:高進低出
性能規范
壓力等級：1.6/4.0Mpa
氣缸工作壓力：≤2.0Mpa
使用溫度 ：-40~ 80℃
氣缸使用介質： 氮?dú)鈆無水空氣
使用介質： 天然氣，液化氣，液氨
熔閉時間：±70℃
關閉時間：≤5秒
氣缸開啟壓力：≥0.3-0.6Mpa
閥體：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA(彈簧鋼)
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
類型：常開式，常閉式
壓力等級：1.6/4.0Mpa
氣缸工作壓力：≤2.0Mpa
使用溫度 ：-40~ 80℃
氣缸使用介質： 氮?dú)鈆無水空氣
使用介質： 天然氣，液化氣，液氨
熔閉時間：±70℃
關閉時間：≤5秒
氣缸開啟壓力：≥0.3-0.6Mpa
閥體：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA(彈簧鋼)
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
類型：常開式，常閉式
主要外形連接尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
|
15 |
130 |
215 |
95 |
65 |
45 |
16 |
2 |
4-14 |
|
20 |
150 |
255 |
105 |
75 |
55 |
16 |
2 |
4-14 |
|
25 |
160 |
285 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
180 |
300 |
135 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
200 |
320 |
145 |
110 |
85 |
18 |
2 |
4-18 |
|
50 |
230 |
380 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
290 |
420 |
180 |
145 |
120 |
22 |
3 |
8-18 |
|
80 |
310 |
450 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
100 |
350 |
520 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
125 |
400 |
558 |
270 |
220 |
188 |
28 |
3 |
8-23 |
|
150 |
480 |
750 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
200 |
600 |
950 |
360 |
310 |
278 |
34 |
3 |
12-25 |
|
250 |
650 |
1050 |
425 |
370 |
322 |
36 |
3 |
12-30 |
|
300 |
750 |
1120 |
485 |
430 |
390 |
40 |
3 |
16-30 |
