一、BD3(6,9)40HPPL電氣動四連桿蝶閥性能規范
| 產品型號 | 公稱壓力 | 夾套壓力 | 殼體試驗 | 密封試驗 | 適用溫度 | 適用介質 |
| LSBD644HPPL-16C | 1.6Mpa | 1.6Mpa | 2.4Mpa | 1.76Mpa | ≤200℃ | 苯酐\順酐 |
二、BD3(6,9)40HPPL電氣動四連桿蝶閥主要零件的材質
| 零件名稱 | 材質 | 零件名稱 | 材質 |
| 閥體 | Q235 304 316L | 閥板 | Q235 304 316L |
| 閥座密封面 | 碳鋼堆焊硬質合金 | 四連桿件 | 304不銹鋼 |
| 軸承 | 進口NSK軸承 | 密封圈 | PTFE、 PPL |
| 閥桿 | 2Cr13 304 | 填料 | 硅橡膠 四氟盤根 |
|
DN |
D |
D1 |
n-d |
L |
L1 |
b |
H |
A |
D0 |
|
400 |
580 |
525 |
16-30 |
310 |
835 |
38 |
1250 |
605 |
1/2 |
|
450 |
640 |
585 |
20-30 |
330 |
835 |
42 |
1550 |
665 |
1/2 |
|
500 |
715 |
650 |
20-33 |
350 |
835 |
46 |
1740 |
740 |
3/4 |
|
600 |
840 |
770 |
20-36 |
390 |
835 |
52 |
1865 |
865 |
3/4 |
|
700 |
910 |
840 |
24-36 |
430 |
1140 |
552 |
1935 |
935 |
3/4 |
|
800 |
1025 |
950 |
24-39 |
470 |
1140 |
52 |
2050 |
1050 |
1 |
|
900 |
1125 |
1050 |
28-39 |
510 |
1405 |
54 |
2150 |
1150 |
1 |
|
1000 |
1255 |
1170 |
28-42 |
550 |
1405 |
56 |
2280 |
1280 |
1 |
|
1200 |
1485 |
1390 |
32-48 |
630 |
1610 |
58 |
2510 |
1510 |
1 |
|
1400 |
1685 |
1590 |
36-48 |
710 |
1950 |
60 |
2949 |
1760 |
1 |
|
1600 |
1930 |
1820 |
40-55 |
790 |
1950 |
60 |
3090 |
1890 |
1 |
|
1800 |
2130 |
2020 |
44-55 |
870 |
2160 |
63 |
3150 |
2090 |
1 |
|
2000 |
2345 |
2230 |
48-60 |
950 |
2310 |
65 |
3360 |
2290 |
1 |
BD3(6,9)40HPPL電氣動四連桿蝶閥是我公司科研人員，結合苯酐生產工藝和多年的閥門制造經驗，開發的新一代保溫閥門，該產品適用于大口徑、大流量、低壓差、低泄漏量和無泄漏量，并具有較好的耐腐蝕和耐高溫性能，該閥啟閉迅速、調節精度高、密封可靠適用于苯酐、順酐等生產工藝中管道介質作調節或切斷的作用，也可用于其它氣體、液體等介質的控制。
性能特點

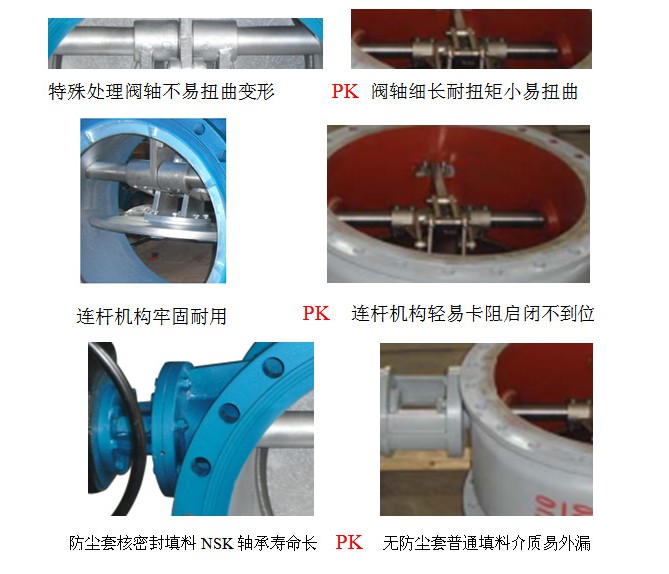

BD3(6,9)40HPPL電氣動四連桿蝶閥的最大優點為開啟式閥板先平移，與閥座脫離，然后再旋轉，因而它不易擦傷密封面，密封性能又好又可靠，且無磨損現象，加上四連桿偏心機構，閥關閉時因而介質的作用越關越緊，開啟時迅速脫開，使用壽命長。
四連桿保溫蝶閥用在煤化工裝置或者尾氣焚燒上屬于重要調節或切斷閥門，在使用過程中容易出現開關不到位，密封不嚴問題造成介質泄漏，不但造成系統隱患，而且增加企業成本。
我們曾經碰到河南慶安的客戶，生產姚總，設備楊工他們公司苯酐裝置技改需采購大蝶閥，但是他們以前生產選用的是普通蝶閥一直有一個通病，主要表現在開關困難，密封不嚴，每次檢修都得維護大蝶閥，不但加大操作工工作量，而且造成維護費升高，始終沒有解決這個問題。
BD3(6,9)40HPPL電氣動四連桿蝶閥工作原理

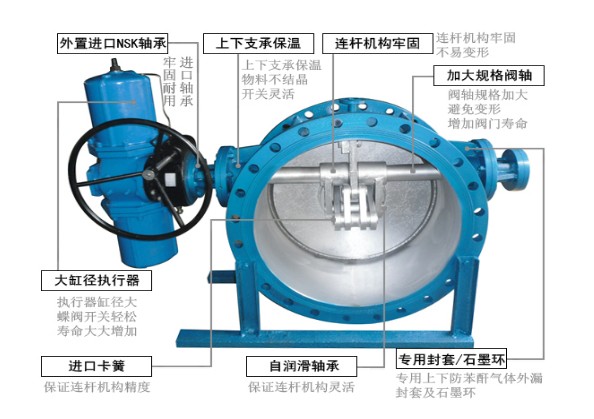

四連桿保溫蝶閥主要由閥體部件和執行機構兩部分組成。閥體部件由閥體、夾套、閥板、軸、四連桿機構、填料函等零件組成。其中，閥體、閥板、夾套為鋼板焊接，結構輕巧。執行機構有氣動，電動，手動傳動方式，四連桿保溫蝶閥通過驅動裝置驅動閥軸，閥軸帶動連桿機構，通過連桿機構的運動帶動閥板啟閉。
BD3(6,9)40HPPL電氣動四連桿蝶閥應用范圍：主要用于大口徑、大流量、低壓差、低泄漏量和無泄漏量的場合以及其它氣體、液體等介質的控制。
