奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q641F-10L-氣動鋁合金球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

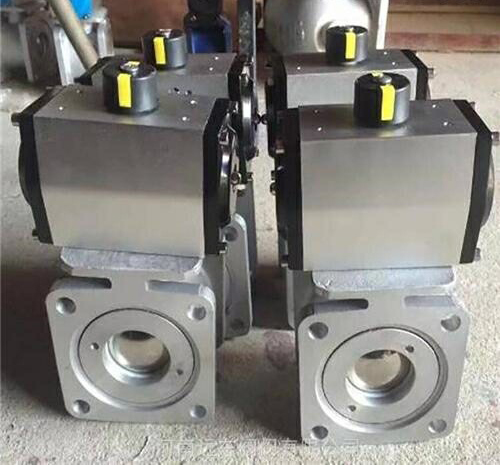

Q641F-10L-氣動鋁合金球閥
產品簡介：
Q641F-10L-氣動鋁合金球閥廣泛用于油罐車或灑水車中非腐蝕性液體輸送管道開閉控制，采用鋁合金閥體，不銹鋼球芯，具有結構緊湊，重量輕，體積小，使用方便等優點。連接法蘭有方法蘭和圓法蘭兩種，旋轉法蘭內密封座可調整閥桿輕重和消除滲漏，當密封環與球面部位有損傷時，可以修正其密封面或者更換。
氣動執行器
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數和性能
外形尺寸
附件選項
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣dìng位器：輸入4～20mA信號,實現閥門調節功能。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F-10L-氣動鋁合金球閥產品，請您根據Q641F-10L-氣動鋁合金球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q641F-10L-氣動鋁合金球閥
產品簡介：
Q641F-10L-氣動鋁合金球閥廣泛用于油罐車或灑水車中非腐蝕性液體輸送管道開閉控制，采用鋁合金閥體，不銹鋼球芯，具有結構緊湊，重量輕，體積小，使用方便等優點。連接法蘭有方法蘭和圓法蘭兩種，旋轉法蘭內密封座可調整閥桿輕重和消除滲漏，當密封環與球面部位有損傷時，可以修正其密封面或者更換。
氣動執行器
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數和性能
| Q641F氣動球閥氣動執行器技術參數 | Q641F閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN40～100mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 鋁合金 | |
| 工作溫度 | 常溫型：-20℃～80℃（橡膠O型圈） | 球體材質 | 不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE | |
| 動作范圍 | 0～90°±5° | 溫 度 | PTFE≤150℃ |
| 接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 適用介質 | 水、石油等 |
| GTD110～GTD350/ATD100～200 G1/4″ | |||
| 閥位信號 | dìng位器：4～20mA/回信器：全開全關信號 | 特 點 | 重量輕，結構緊湊、阻力小、動作穩定 |
外形尺寸
| 公稱通徑DN | L方 | D方 | D1方 | L圓 | D圓 | D1圓 | L1 | H | 執行器型號 |
| 40 | 85 | 135 | 78 | 170 | 240 | GTD-75 | |||
| 50 | 90 | 120 | 90 | 90 | 150 | 90 | 186 | 268 | GTD-83 |
| 65 | 120 | 140 | 110 | 120 | 170 | 106 | 210 | 278 | GTD-90 |
| 80 | 130 | 160 | 124 | 130 | 195 | 113 | 254 | 345 | GTD-110 |
| 100 | 155 | 180 | 139 | 296 | 375 | GTD-127 |
附件選項
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣dìng位器：輸入4～20mA信號,實現閥門調節功能。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F-10L-氣動鋁合金球閥產品，請您根據Q641F-10L-氣動鋁合金球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
