奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GD671F-氣動高性能蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

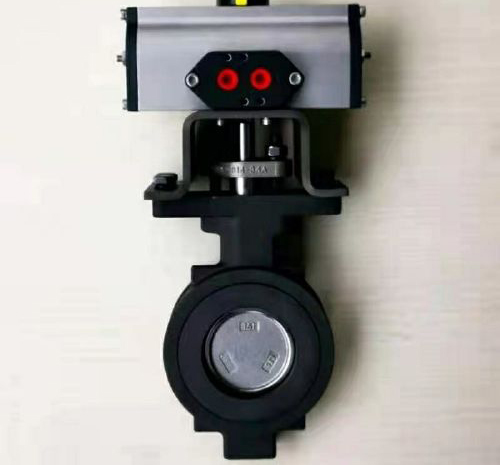

GD671F-氣動高性能蝶閥產品簡介：
GD671F-氣動高性能蝶閥 815W 815L 830W 830L 860W 860L
高性能蝶閥,軟密封偏心蝶閥的閥座采用的是PTFE的材料，主要適用于氣體輸送和對閥壽命要求很高的工藝介質中，正常使用壽命可達百萬次。閥座外面是活動的嵌件，法蘭夾的越緊、壓力越大密封性能越佳。更換閥座方便簡單，只需取下嵌件就可取出閥座，不必拆卸閥板和閥軸。采用帶有球形密封表面的雙偏心蝶板，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性的場合。由于雙偏心蝶板的設計，該閥門具有嚴密的密封性能，超長的使用壽命。可作快速切斷或調節流量之用。
適用于各種工業管道中液體和氣體(包括蒸汽)的輸送。經特選，也可用于特殊介質，如Cl、氧氣、高真空、抗硫或腐蝕性介質。產品還可具有防火結構供選擇。連接方式可采用對夾式或用于大管徑及管路經終端的凸耳式單法蘭設計。
■無須增加O圈和金屬部件來輔助密封
■唇緣式密封結構可補償溫度和壓力對閥產生的變化
■密封時幾乎無摩擦，保證扭矩更小，密封性更好
■法蘭是美標磅級的
使用單一的PTFE閥座設計，彈性好，可靠性高
●唇緣式密封結構可補償溫度和壓力的變化。
●使用壽命長，維修量小。
●雙向達到無氣泡密封。
偏心軸和偏心蝶板設計
●在開啟和處于中間位置時閥座與蝶板不發生接觸。
●在閥座上下部位無磨損點。
●扭矩低，對操作機構要求小。
斷流和控制兼備
●具有優良的控制特性。
●流量特性曲線等比變化。
●調節范圍廣。
●即使用于控制仍能緊密密封。
參數 815W 815L 830W 830L 860W 860L
附件選項815W 815L 830W 830L 860W 860L
回訊器：也叫限位開關(APL310)，遠程反饋開關信號(防爆APL410)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆) PLVD5/2
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 YT-200
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣dìng位器：輸入4～20mA信號,實現閥門調節功能
標準 設計依據:API 609815W 815L 830W 830L 860W 860L
法蘭接端:ANSI
檢測與測試:API598
外形尺寸數據
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GD671F-氣動高性能蝶閥產品，請您根據GD671F-氣動高性能蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
GD671F-氣動高性能蝶閥產品簡介：
GD671F-氣動高性能蝶閥 815W 815L 830W 830L 860W 860L
高性能蝶閥,軟密封偏心蝶閥的閥座采用的是PTFE的材料，主要適用于氣體輸送和對閥壽命要求很高的工藝介質中，正常使用壽命可達百萬次。閥座外面是活動的嵌件，法蘭夾的越緊、壓力越大密封性能越佳。更換閥座方便簡單，只需取下嵌件就可取出閥座，不必拆卸閥板和閥軸。采用帶有球形密封表面的雙偏心蝶板，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性的場合。由于雙偏心蝶板的設計，該閥門具有嚴密的密封性能，超長的使用壽命。可作快速切斷或調節流量之用。
適用于各種工業管道中液體和氣體(包括蒸汽)的輸送。經特選，也可用于特殊介質，如Cl、氧氣、高真空、抗硫或腐蝕性介質。產品還可具有防火結構供選擇。連接方式可采用對夾式或用于大管徑及管路經終端的凸耳式單法蘭設計。
■無須增加O圈和金屬部件來輔助密封
■唇緣式密封結構可補償溫度和壓力對閥產生的變化
■密封時幾乎無摩擦，保證扭矩更小，密封性更好
■法蘭是美標磅級的
使用單一的PTFE閥座設計，彈性好，可靠性高
●唇緣式密封結構可補償溫度和壓力的變化。
●使用壽命長，維修量小。
●雙向達到無氣泡密封。
偏心軸和偏心蝶板設計
●在開啟和處于中間位置時閥座與蝶板不發生接觸。
●在閥座上下部位無磨損點。
●扭矩低，對操作機構要求小。
斷流和控制兼備
●具有優良的控制特性。
●流量特性曲線等比變化。
●調節范圍廣。
●即使用于控制仍能緊密密封。
| 閥門系列 | 設計形式 | 壓力級 | 規格(in) | 適用溫度oC | 殼體材料 | 采用標準 |
| 815W系列 | 對夾式 | 150級 | 2-1/2"～30" | -29～+260 (碳鋼閥體) -46～+260 (不銹鋼閥體) | WCB碳鋼 CF8M 蒙乃爾 | API 609 |
| 815L系列 | 凸耳式 | 2-1/2"～60" | ||||
| 830W系列 | 對夾式 | 300級 | 3"～24" | |||
| 830L系列 | 凸耳式 | 3"～36" | ||||
| 860W系列 | 對夾式 | 600級 | 3"～24" | |||
| 860L系列 | 凸耳式 | 3"～24" |
參數 815W 815L 830W 830L 860W 860L
| 驅動 | 壓縮空氣5～7bar(可帶手輪) |
| 公稱通經 | 65～750mm |
| 公稱壓力 | 150～300LB |
| 適用溫度 | -30～+150℃ |
| 連接方式 | 對夾 |
| 閥結構 | 二偏心、三偏心 |
| 閥體材質 | 304、316、碳鋼 |
| 閥板材質 | 304、316 |
| 密封材質 | PTFE(可定增強型PTFE) |
| 適用介質 | 氣體、水及油類等 |
| 可選附件 | 限位開關、dìng位器、電磁閥、減壓閥 |
附件選項815W 815L 830W 830L 860W 860L
回訊器：也叫限位開關(APL310)，遠程反饋開關信號(防爆APL410)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆) PLVD5/2
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 YT-200
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣dìng位器：輸入4～20mA信號,實現閥門調節功能
標準 設計依據:API 609815W 815L 830W 830L 860W 860L
法蘭接端:ANSI
檢測與測試:API598
外形尺寸數據
| 通徑(mm) | 尺寸（mm） | ||||
| L | L1 | D1 | D | H | |
| 65 | 49 | 27 | 119 | 59 | 177 |
| 80 | 49 | 27 | 132 | 73 | 193 |
| 100 | 54 | 30 | 157 | 95 | 212 |
| 125 | 64 | 30 | 186 | 111 | 216 |
| 150 | 57 | 33 | 216 | 142 | 243 |
| 200 | 64 | 36 | 270 | 188 | 299 |
| 250 | 71 | 41 | 324 | 236 | 371 |
| 300 | 81 | 48 | 381 | 282 | 416 |
| 350 | 92 | 52 | 413 | 314 | 494 |
| 400 | 102 | 56 | 470 | 363 | 531 |
| 450 | 114 | 67 | 533 | 414 | 569 |
| 500 | 127 | 67 | 584 | 456 | 604 |
| 600 | 154 | 76 | 692 | 549 | 784 |
| 700 | 167 | 87 | 857 | 702 | 912 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GD671F-氣動高性能蝶閥產品，請您根據GD671F-氣動高性能蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
