奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H40F46-浮球式襯氟止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

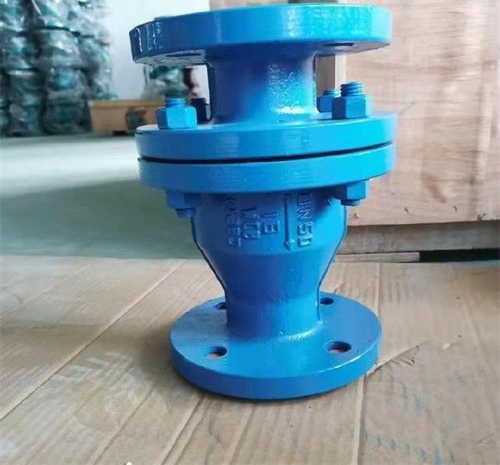

襯氟浮球式止回閥
襯氟浮球式止回閥產品的詳細資料：
產品型號：
產品名稱：襯氟浮球式止回閥
產品特點：止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質向逆向流動的自動閥門。襯里新型止回閥,襯里止回閥,新型止回閥。
襯氟浮球式止回閥設計規范：
☆遵循GB/T 13932，GB12235，GB12236，API 6D標準。
☆法蘭連接止回閥
☆設計與制造符合中國國家標準
☆基本結構形式：升降立式。（新型）
☆主要零部件除閥瓣為整體F3或F46外其它材料見表A15
☆公稱壓力：DN0.6~1.0（MPa）
☆公稱通徑：DN25~150（mm）
☆公稱型號：H40F3
襯氟浮球式止回閥主要零部件材料表：
襯氟浮球式止回閥主要連接尺寸及重量：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H40F46-浮球式襯氟止回閥產品，請您根據H40F46-浮球式襯氟止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
襯氟浮球式止回閥
襯氟浮球式止回閥產品的詳細資料：
產品型號：
產品名稱：襯氟浮球式止回閥
產品特點：止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質向逆向流動的自動閥門。襯里新型止回閥,襯里止回閥,新型止回閥。
襯氟浮球式止回閥設計規范：
☆遵循GB/T 13932，GB12235，GB12236，API 6D標準。
☆法蘭連接止回閥
☆設計與制造符合中國國家標準
☆基本結構形式：升降立式。（新型）
☆主要零部件除閥瓣為整體F3或F46外其它材料見表A15
☆公稱壓力：DN0.6~1.0（MPa）
☆公稱通徑：DN25~150（mm）
☆公稱型號：H40F3
襯氟浮球式止回閥主要零部件材料表：
| 遵循規范 | DTANDARD |
| 設計與制造 | GB商12224 |
| 結構長度 | Q/DFL-03-99（企業標準） |
| 法蘭尺寸 | JB78/JB79（GB HG Sh） |
| 壓力試驗 | GB/T 13927 |
| 標志 | GB 12220 |
| 供貨 | GB/T 12252 |
襯氟浮球式止回閥主要連接尺寸及重量：
公稱通徑 | 標準值 | 參考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | Z-Φd | W（kg） | |||
PN0.6（MPa） | |||||||||||
| 25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | |
| 40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | |
| 50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | |
| 65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | |
| 80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | |
| 100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | |
| 150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 | |
公稱通徑 | 標準值 | 參考值 | ||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | Z-Φd | W（kg） | ||
PN1.0（MPa） | ||||||||||
| 25 | 1 | 152 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 135 | 6.8 |
| 40 | 1 1/2 | 178 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 170 | 11.5 |
| 50 | 2 | 178 | 160 | 125 | 100 | 3 | 20 | 4-Φ8 | 190 | 15 |
| 65 | 2 1/2 | 190 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 210 | 20 |
| 80 | 3 | 203 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 235 | 23 |
| 100 | 4 | 267 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 | 44 |
| 150 | 6 | 394 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 440 | 95 |
