產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J44W-青銅角式截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

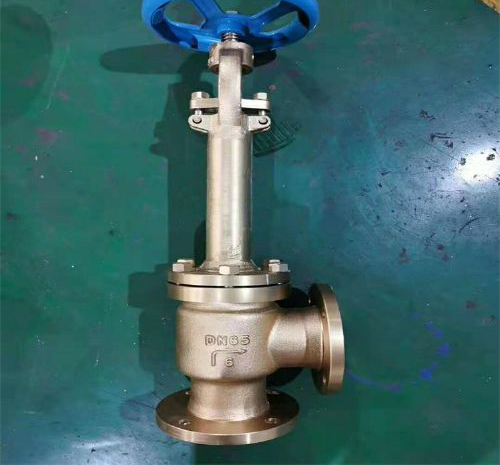

一、J44W-青銅角式截止閥產品簡介
是利用閥瓣控制啟閉的閥門，是使用廣泛的一種青銅閥門之一，角式截止閥擁有開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便等優點，不僅適用于中低壓，而且適用于高壓。角式截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。介質的流向應與閥體所示箭頭方向一致。 手輪、手柄及傳動機構，不允許作起吊用。角式截止閥的安裝與維護手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。
角式截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到zui大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、J44W-青銅角式截止閥產品主要性能規范
三、J44W-青銅角式截止閥主要零部件材質
四、J44W-青銅角式截止閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J44W-青銅角式截止閥產品，請您根據J44W-青銅角式截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、J44W-青銅角式截止閥產品簡介
是利用閥瓣控制啟閉的閥門，是使用廣泛的一種青銅閥門之一，角式截止閥擁有開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便等優點，不僅適用于中低壓，而且適用于高壓。角式截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。介質的流向應與閥體所示箭頭方向一致。 手輪、手柄及傳動機構，不允許作起吊用。角式截止閥的安裝與維護手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。
角式截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到zui大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、J44W-青銅角式截止閥產品主要性能規范
型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫 度℃ | 工作壓力PN(MPa) | 適用介質 | |
| 殼體 | 密封 | |||||
| -16T | 1.6 | 1.6 | 2.4 | ≤120 | 1.6 | 水、蒸汽、油 |
| -40T | 4.0 | 4.0 | 6.0 | ≤120 | 4.0 |
三、J44W-青銅角式截止閥主要零部件材質
零件名稱 | 閥體、閥蓋 | 閥 桿 | 閥桿螺母 | 填 料 |
| -16T | 銅 | 不銹鋼 | 青銅 | 夾銅絲石墨 石棉盤根 |
| -40T | 銅 | 鉻鋼 |
四、J44W-青銅角式截止閥產品主要結構尺寸
型號 | 公稱通徑 DN（㎜） | 尺寸㎜ | 重量 （㎏） | ||||||||||
| L | D | D1 | D2 | D6 | b | Z-фd | D3 | H | h2 | Do | |||
| -16T | 50 | 115 | 165 | 125 | 99 | - | 20 | 4-ф18 | - | 350 | 380 | 240 | 21.5 |
| 80 | 155 | 200 | 160 | 132 | - | 20 | 8-ф18 | - | 412 | 444 | 280 | 32 | |
| -40T | 32 | 135 | 100 | 78 | 66 | 18 | 4-ф18 | 120 | 280 | 308 | 160 | 11.5 | |
| 40 | 140 | 110 | 85 | 76 | 18 | 4-ф18 | 135 | 330 | 354 | 200 | 15.5 | ||
| 115 | 160 | 125 | 100 | 88 | 20 | 4-ф18 | 150 | 350 | 380 | 240 | 21.5 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J44W-青銅角式截止閥產品，請您根據J44W-青銅角式截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
