奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z644TC-氣動陶瓷雙閘板閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

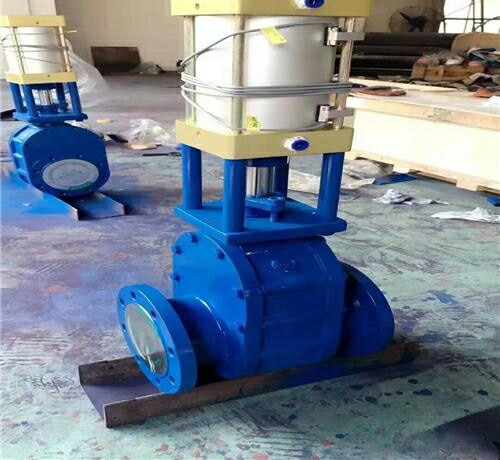

一、Z644TC-氣動陶瓷雙閘板閥產品簡介
是閘閥的升級產品，內襯采用工程陶瓷材料，閥體閥蓋采用WCB碳鋼件及無縫鋼管焊接，填料采用硬密封，耐磨性好。氣鎖陶瓷出料閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。
二、Z644TC-氣動陶瓷雙閘板閥產品主要特點
1、閘板、閘座和流道部位，使用高性能的結構陶瓷制造，耐磨損、壽命長。
2、平行雙閘板設計，兩閘板用彈簧撐開，使閘板與閥座始終緊密貼合，既可擦除密封面上的結垢，又可保證密封效果。
3、閥門關閉的過程中閥板可自旋。這樣就實現了密封副均勻磨損，顯著提高使用壽命。
4、三段式閥體，更換內部陶瓷配件方便，易于維修。
三、Z644TC-氣動陶瓷雙閘板閥產品主要部件材質
四、Z644TC-氣動陶瓷雙閘板閥產品主要應用規范
五、Z644TC-氣動陶瓷雙閘板閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z644TC-氣動陶瓷雙閘板閥產品，請您根據Z644TC-氣動陶瓷雙閘板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、Z644TC-氣動陶瓷雙閘板閥產品簡介
是閘閥的升級產品，內襯采用工程陶瓷材料，閥體閥蓋采用WCB碳鋼件及無縫鋼管焊接，填料采用硬密封，耐磨性好。氣鎖陶瓷出料閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。
二、Z644TC-氣動陶瓷雙閘板閥產品主要特點
1、閘板、閘座和流道部位，使用高性能的結構陶瓷制造，耐磨損、壽命長。
2、平行雙閘板設計，兩閘板用彈簧撐開，使閘板與閥座始終緊密貼合，既可擦除密封面上的結垢，又可保證密封效果。
3、閥門關閉的過程中閥板可自旋。這樣就實現了密封副均勻磨損，顯著提高使用壽命。
4、三段式閥體，更換內部陶瓷配件方便，易于維修。
三、Z644TC-氣動陶瓷雙閘板閥產品主要部件材質
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB | 6 | 中閥體 | WCB |
| 2 | 閥座 | 結構陶瓷 | 7 | 填料 | 柔性石墨 |
| 3 | 閥板 | WCB+結構陶瓷 | 8 | 填料壓蓋 | WCB |
| 4 | 閥板座 | WCB | 9 | 支柱 | 25# |
| 5 | 螺母 | 25# | 10 | 氣動裝置 | 成品件 |
四、Z644TC-氣動陶瓷雙閘板閥產品主要應用規范
| 設計與制造 | GB/T 12224 | |
| 連接端尺寸 | 結構長度 | 廠商標準 |
| 法蘭尺寸 | JB/T 79.1 | |
| 檢驗與試驗 | GB/T 9092 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | Gb/T 12230 | |
| 標志 | Gb/T 12220 | |
| 供貨 | Gb/T 12252 |
五、Z644TC-氣動陶瓷雙閘板閥產品主要結構尺寸
| DN | D | K | d | b | Z-Φd | L | H | FQGA |
| 50 | 160 | 125 | 100 | 15 | 4-Φ18 | 215 | 470 | 80x65 |
| 65 | 185 | 145 | 118 | 15 | 4-Φ18 | 235 | 520 | 80x85 |
| 80 | 200 | 160 | 132 | 15 | 8-Φ18 | 240 | 578 | 100x100 |
| 100 | 220 | 180 | 156 | 16 | 8-Φ18 | 245 | 746 | 125x120 |
| 125 | 250 | 210 | 185 | 16 | 8-Φ18 | 250 | 825 | 125x145 |
| 150 | 285 | 240 | 210 | 18 | 8-Φ22 | 275 | 920 | 160x170 |
| 175 | 310 | 270 | 240 | 18 | 8-Φ22 | 270 | 1015 | 200x205 |
| 200 | 340 | 295 | 266 | 20 | 8-Φ22 | 345 | 1120 | 200x230 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z644TC-氣動陶瓷雙閘板閥產品，請您根據Z644TC-氣動陶瓷雙閘板閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
