奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z941H16C-帶旁通閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Z941H16C-帶旁通閘閥產品說明書資料介紹

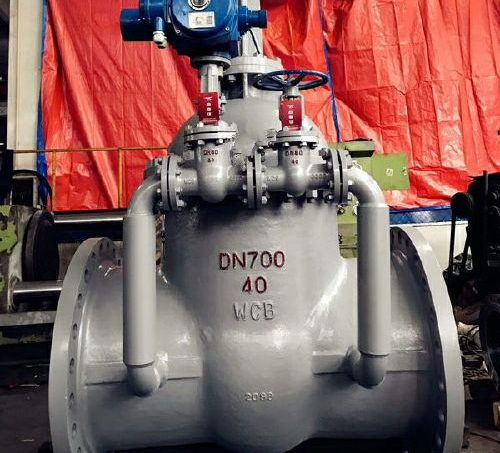

Z941H16C-帶旁通閘閥一般設計大于DN500、PN16以上的閘閥使用，在主閥體設計旁通閥省去了現場制作的重復性。主閥公稱通徑DN500-DN2400，公稱壓力PN16~64，閥體材質鑄鋼WCB，連接方式：RF法蘭，密封面材料：13cr不銹鋼，旁通閥DN50~DN100電動/手動，安裝在水輪機蝸殼的進水口處，為機組停機檢修時提供可靠的安全的工作條件，在機組長時間停機時減少機組漏水量，開機時快速充水，使機組快速進入工作狀態，還可以防止機組飛逸事件。廣泛應用于高水頭的水電站中。工作時，閥門與水輪機配合，按照水力過渡過程原理，通過預設的啟閉程序，有效消除管路水錘，實現管路可靠截止，起到保護管路系統安全的作用。
檢驗項目及標準
檢驗標準GB/T13927 強度試驗：設計壓力*1.5倍
密封試驗：水壓設計壓力*1.1倍
密封試驗：氣壓0.6MPa
基本參數
1、閥由閥體、閥盤與閥軸、軸承及密封裝置、操作機構及附屬裝置組成，其設計制造應符合GB12238-89的規定
2、閥應有足夠的強度和剛度；閥門應能承受1.6Mpa壓力，閥組裝后，應動作靈活、操作平穩、在各種工況下關閉和開啟時無有害振動
3、閥體能在300s內動水關閉
4、高靜水下全關時漏水量，應符合GB的規定，基本為零
5、電動裝置型號： DZW180型
6、裝有位置指示器和限位開關
7、閥體為鑄鋼
8、旁通回路有DN100的電動閥和管路組成
9、電源為常規的380V，50Hz型。
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面不銹鋼和硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計制造GB12238-08
壓力試驗按GB/T13927-08
結構長度按GB12221-05
法蘭連接尺寸按GB/T12232
安裝使用注事事項
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向 符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z941H16C-帶旁通閘閥產品，請您根據Z941H16C-帶旁通閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
