奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41Y10-煤粉球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

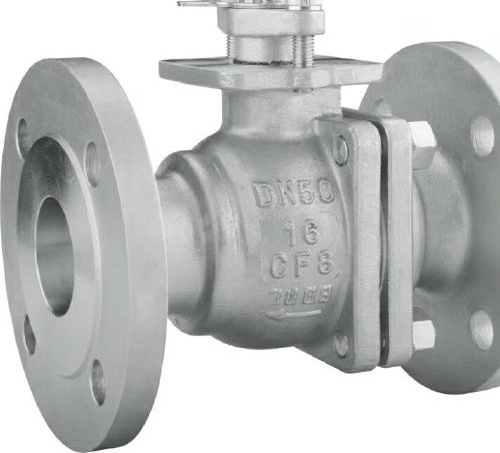

Q41Y10-煤粉球閥說明書資料介紹
Q41Y10-煤粉球閥也叫硬密封球閥：手動、法蘭連接、浮動球、閥座密封面材料為硬質合金，使用溫度-196℃+350℃根據密封材質選定。密封圈采用PPL耐磨密封圈，使得密封經久耐用。閥座與閥體之間采用卡套式連接能夠擋住灰塵進入閥座下面，避免閥座被漲死。特別適用于高爐煤粉噴吹、含塵含固體粉末管道系統、空氣管路及噴槍管路等工況。設計制造參照GB/T12237-2007
工作原理
FQ647M噴煤粉卸灰球閥是密封材質選用PPL來密封，這種材質不僅耐高溫，而且耐磨性能也很好。密封圈底部設有彈簧，因此他的預緊性能非常可靠，而且他的自動補償功能也很好。卸灰球閥和固定球閥的結構基本上差不多，都是由上，下軸把球心固定在中心點上，在介質的壓力下，不會發生位移。
產品特點
1、閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能。
2、密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點。
3、密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計。
4、根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封。
5、可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
6、閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所。
主要零件材料:
性能參數
外形結構連接尺寸
外形結構尺寸圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41Y10-煤粉球閥產品，請您根據Q41Y10-煤粉球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q41Y10-煤粉球閥說明書資料介紹
Q41Y10-煤粉球閥也叫硬密封球閥：手動、法蘭連接、浮動球、閥座密封面材料為硬質合金，使用溫度-196℃+350℃根據密封材質選定。密封圈采用PPL耐磨密封圈，使得密封經久耐用。閥座與閥體之間采用卡套式連接能夠擋住灰塵進入閥座下面，避免閥座被漲死。特別適用于高爐煤粉噴吹、含塵含固體粉末管道系統、空氣管路及噴槍管路等工況。設計制造參照GB/T12237-2007
工作原理
FQ647M噴煤粉卸灰球閥是密封材質選用PPL來密封，這種材質不僅耐高溫，而且耐磨性能也很好。密封圈底部設有彈簧，因此他的預緊性能非常可靠，而且他的自動補償功能也很好。卸灰球閥和固定球閥的結構基本上差不多，都是由上，下軸把球心固定在中心點上，在介質的壓力下，不會發生位移。
產品特點
1、閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能。
2、密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點。
3、密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計。
4、根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封。
5、可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
6、閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所。
主要零件材料:
| 零件名稱 | 材質 |
| 閥體、閥蓋 | WCB |
| 球體、閥座 | 1Cr18Ni9Ti+硬鉻 |
| 閥桿 | 2Cr13 |
| 密封圈 | 特種耐磨耐高溫四氟 |
| 螺栓 | 中碳鋼 |
| 公稱壓和 | 1.6MPa |
| 公稱通徑 | 2.4MPa |
| 高壓液密封 | 1.76MPa |
| 低壓液密封 | 0.6MPa |
| 適用溫度 | -28-300℃ |
| 適用介質 | 含塵埃氣體、煤粉等 |
| 結構長度按 | GB1221-89 |
| 法蘭尺寸按 | GB9113、JB79-59 |
| 檢驗試驗按 | JB/T9092-99 |
| 驅動方式 | 手動、氣動 |
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(㎏) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41Y10-煤粉球閥產品，請您根據Q41Y10-煤粉球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
