奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多QG.QY164P G1/2-氣源球閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

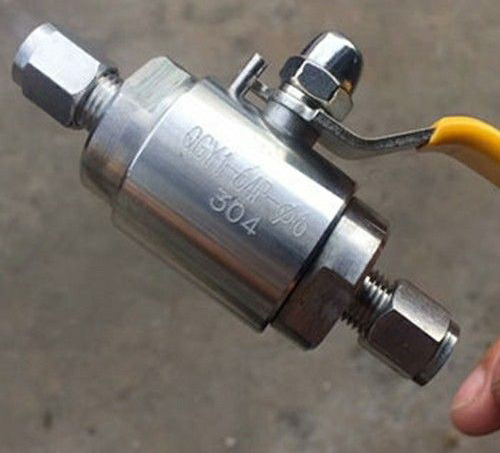

氣源球閥產品說明書資料介紹
氣源球閥連接端分為兩種：1、一端內螺紋式，一端卡套式；2、兩端卡套式，密封材料為四氟O形圈，不會發生密封不嚴的現像由于其安裝方便，制造合理，經濟簡單，通常應在氣動管路上使用。
用途
自動控制系統中的重要組成部分,廣泛適用于儀表、實驗室、試制車間、油煉廠。
技術參數
公稱壓力：≤6.4Mpa
接口尺寸：G1/2-￠6，G1/2-￠8，G1/2-￠14
適用溫度：-20℃～+120；
制造材料：304、316、316L
適用介質：各種氣體、油、水、氣等多種非腐蝕性或高腐蝕性介質
主要零件材料
手柄套-塑膠
手柄304
密封圈聚四氟PTFE
球體304，316
閥體304，316
閥桿304，316
螺栓螺帽304
執行標準:
設計制造:GB/T1220-1992
結構長度:GB/T1220-1992
性能試驗方法:HG2-535
連接方式:DIN916-1980
性能參數:
部件材質:
連接尺寸:
尺寸結構圖:
安裝和使用:
卡套螺紋氣源球閥具有結構簡單、使用方便和不用焊接等優點。但在中高壓液壓系統中，若操作不當往往會造成泄漏，影響其推廣使用。沃托閥門經過多年的實踐總結了一些經驗，取得了較好的效果。
卡套式氣源球閥主要由具有24度錐形孔的接頭體 1、帶尖銳內刃的卡套2和起壓緊作用的壓緊螺母三部分組成。旋緊螺母3時，卡套2被推進24度的錐孔中并隨之變形，使卡套與接頭體內錐面形成球面接觸密封；同時，卡套的內刃口嵌入鋼管4的外壁，在外壁上壓出一個環行凹槽，從而起到可靠密封的作用。鋼管好選擇消除應力退火的20#精拔管，這樣有利于卡套內刃嵌入鋼管外表面，起到可靠密封作用。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的QG.QY164P G1/2-氣源球閥 產品，請您根據QG.QY164P G1/2-氣源球閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
氣源球閥產品說明書資料介紹
氣源球閥連接端分為兩種：1、一端內螺紋式，一端卡套式；2、兩端卡套式，密封材料為四氟O形圈，不會發生密封不嚴的現像由于其安裝方便，制造合理，經濟簡單，通常應在氣動管路上使用。
用途
自動控制系統中的重要組成部分,廣泛適用于儀表、實驗室、試制車間、油煉廠。
技術參數
公稱壓力：≤6.4Mpa
接口尺寸：G1/2-￠6，G1/2-￠8，G1/2-￠14
適用溫度：-20℃～+120；
制造材料：304、316、316L
適用介質：各種氣體、油、水、氣等多種非腐蝕性或高腐蝕性介質
主要零件材料
手柄套-塑膠
手柄304
密封圈聚四氟PTFE
球體304，316
閥體304，316
閥桿304，316
螺栓螺帽304
執行標準:
設計制造:GB/T1220-1992
結構長度:GB/T1220-1992
性能試驗方法:HG2-535
連接方式:DIN916-1980
性能參數:
| 產品名稱 | 氣源球閥 | 產品型號 | QG.QY1-G1/2" |
| 驅動方式 | 手動 | 公稱通徑 | Φ6-Φ10 |
| 連接方式 | 一邊卡套一邊內螺紋連接 | 公稱壓力 | ≤6.4Mpa |
| 結構形式 | 浮動式球 | 制造標準 | 國家標準 |
| 閥體材質 | SS304,SS316,SS316L | 適用溫度 | -20℃～65℃ |
| 適用介質 | 水，油，氣 | ||
| 應用場合 | 實驗室，化工儀器儀表，工業設備。 | ||
| 型號 | 名稱 | 公稱壓力 | 強度試驗壓力 | 密封試驗壓力 | 主要材料 | 適用溫度 | ||||
| 閥體 | 閥 | 球 | 閥 | 填 | ||||||
| 座 | 心 | 桿 | 料 | |||||||
| G.QY1 | 卡套式氣源球閥 | 1 | 1.5 | 1.1 | 碳素鋼 | 鉻不銹鋼 | 聚四氟乙烯 | 120℃以下水、油、瓦斯 | ||
| QY-1 | 氣動管路球閥 | 2.5 | ||||||||
| QY-2 | 4 | 鉻鎳鉬鈦不銹鋼 | ||||||||
| QY-3 | 6.4 | |||||||||
| Q91SA | 卡套式球閥 | |||||||||
| Q91SH | ||||||||||
| QG.Y1 | 取壓球閥 | |||||||||
| QH.Y1 | ||||||||||
| QG.M1 | 壓力表球閥 | |||||||||
| QH.M1 | ||||||||||
| Q11W | 內螺紋球閥 | |||||||||
| Q31W | 異徑球閥 | |||||||||
| 公稱通徑 | D0 | L | L1 | M | H |
| DN6 | Φ6 | 90 | 110 | G1/2 | 44 |
| DN8 | Φ8 | 90 | 110 | G1/2 | 48 |
| DN10 | Φ10 | 95 | 110 | G1/2 | 55 |
安裝和使用:
卡套螺紋氣源球閥具有結構簡單、使用方便和不用焊接等優點。但在中高壓液壓系統中，若操作不當往往會造成泄漏，影響其推廣使用。沃托閥門經過多年的實踐總結了一些經驗，取得了較好的效果。
卡套式氣源球閥主要由具有24度錐形孔的接頭體 1、帶尖銳內刃的卡套2和起壓緊作用的壓緊螺母三部分組成。旋緊螺母3時，卡套2被推進24度的錐孔中并隨之變形，使卡套與接頭體內錐面形成球面接觸密封；同時，卡套的內刃口嵌入鋼管4的外壁，在外壁上壓出一個環行凹槽，從而起到可靠密封的作用。鋼管好選擇消除應力退火的20#精拔管，這樣有利于卡套內刃嵌入鋼管外表面，起到可靠密封作用。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的QG.QY164P G1/2-氣源球閥 產品，請您根據QG.QY164P G1/2-氣源球閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
