PN10-曝氣管道高溫蝶閥產品說明書資料介紹

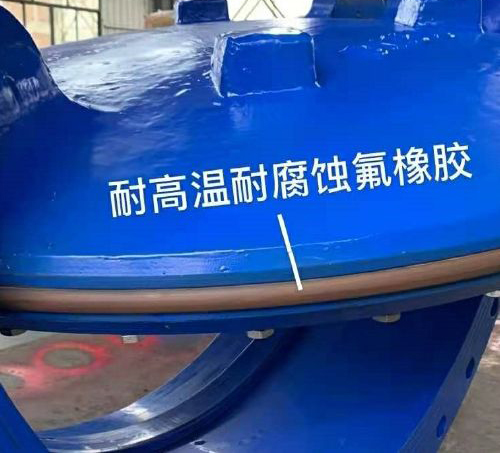

PN10-曝氣管道高溫蝶閥由閥體+閥板+密封圈+驅動裝置四大部分組合而成。采用氟橡膠密封，具備長期耐高溫、耐酸堿等特點，彌補了常規蝶閥不耐高溫的缺陷，適用于水蒸氣或熱空氣管道，如污水處理廠的曝氣管道，或者鼓風機出口處等長期高溫工況。可以廣泛用于的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和接通/切斷流體使用。
結構原理
偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。適用溫度: -19℃～80℃
產品特點
1、雙偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、蝶板密封面堆焊不銹鋼，密封面耐磨損，使用壽命長
3、密封圈選用NBR橡膠制作，具有耐腐蝕,使用壽命長等特點
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小
5、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
執行標準
設計規范：GB/T12238
結構長度：GB/T12221
法蘭連接：GB/T9113
試驗與檢驗：GB/T13927
產品標識：GB/T12220
性能參數

性能參數
公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

零件材料

零件材料
零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

外形尺寸

外形尺寸
公稱通徑		結構長度		H	外形尺寸(參考值)
DN		L			D343			D643			D943
毫米mm	英寸inch	短系列	長系列		H1	A1	B1	H2	A2	B2	H3	A3	B3
50	2	108	150	112	350	180	200	625	245	72	530	250	255
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255
80	3	114	180	120	380	180	200	645	245	72	565	250	255
100	4	127	190	138	420	180	200	675	355	92	600	250	255
125	5	140	200	164	460	180	200	715	355	92	640	250	255
150	6	140	210	175	555	270	280	800	355	92	705	300	315
200	8	152	230	200	760	400	425	850	250	170	775	300	315
250	10	165	250	243	830	400	425	925	250	170	945	300	315
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315
350	14	190	290	280	950	450	560	1075	450	220	1140	300	315
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863
1400	56	530	710	850	2435	1000	925	-	-	-	2886	-	-
1600	64	600	790	1030	2780	1000	925	-	-	-	3156	-	-
1800	72	670	870	1230	3020	1100	980	-	-	-	3421	-	-
2000	80	760	950	1350	3270	1100	980	-	-	-	3685	-	-
