奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D343H25C-渦輪蝸桿三偏心蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

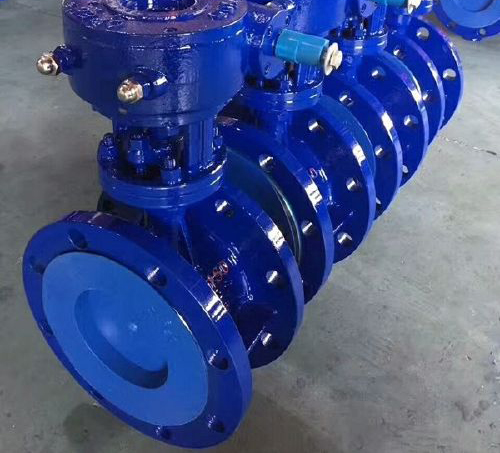

D343H25C-渦輪蝸桿三偏心蝶閥產品說明書資料介紹
D343H25C-渦輪蝸桿三偏心蝶閥閥桿軸心同時偏離碟片中心及本體中心，且閥座回轉軸線與閥體通道軸線有一定角度的，稱為三偏心蝶閥。被廣泛用于介質溫度≤300℃的冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。材質分為：鑄鋼、不銹鋼
結構原理
三偏心蝶閥 要耐高溫、 使用硬密封、但泄漏量大；要零泄漏、 使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。其結構特征為在雙偏心的閥桿軸心位置偏心的同時、使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線、也就是說、經過第三次偏心后、蝶板的密封斷面不再是真圓、而是橢圓、其密封面形狀也因此而不對稱、一邊傾斜于本體 線、另一邊則平行于本體 線。
這第三次偏心的大特點就是從根本上改變了密封構造、不再是位置密封、而是扭力密封、即不是依靠閥座的彈性變形、而是完全依靠閥座的接觸面壓來達到密封效果、因此一舉解決了金屬閥座泄漏這一難題、并因接觸面壓與介質壓力是成正比的、耐高壓高溫也迎刃而解。
三偏心蝶閥優點
1個偏心：閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座
2個偏心：閥軸 線偏離管道和閥門 線，這就免受閥門開啟和關閉的干擾
3個偏心：閥座錐體軸偏離閥 線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻*的壓縮密封效果。
三偏心蝶閥的缺點
事物都會多多少少有一些缺陷，三偏心蝶閥也不例外，它的缺點有以下兩點
1、三偏心蝶閥的特殊工藝，蝶板的結構都會比較厚，所以如果在小口徑管路上使用三偏心結構的蝶閥，在開啟狀態下蝶板對于管道內流通介質的阻力會很大，流阻大，所以一般來說三偏心蝶閥不適應于DN200以下小口徑管路之中
2、在常開管路中，三偏心蝶閥閥座密封面和蝶板上的多層次密封圈都會受到正面沖刷，時間長了會對閥門的密封性能產生影響
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D343H25C-渦輪蝸桿三偏心蝶閥產品，請您根據D343H25C-渦輪蝸桿三偏心蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
D343H25C-渦輪蝸桿三偏心蝶閥產品說明書資料介紹
D343H25C-渦輪蝸桿三偏心蝶閥閥桿軸心同時偏離碟片中心及本體中心，且閥座回轉軸線與閥體通道軸線有一定角度的，稱為三偏心蝶閥。被廣泛用于介質溫度≤300℃的冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。材質分為：鑄鋼、不銹鋼
結構原理
三偏心蝶閥 要耐高溫、 使用硬密封、但泄漏量大；要零泄漏、 使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。其結構特征為在雙偏心的閥桿軸心位置偏心的同時、使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線、也就是說、經過第三次偏心后、蝶板的密封斷面不再是真圓、而是橢圓、其密封面形狀也因此而不對稱、一邊傾斜于本體 線、另一邊則平行于本體 線。
這第三次偏心的大特點就是從根本上改變了密封構造、不再是位置密封、而是扭力密封、即不是依靠閥座的彈性變形、而是完全依靠閥座的接觸面壓來達到密封效果、因此一舉解決了金屬閥座泄漏這一難題、并因接觸面壓與介質壓力是成正比的、耐高壓高溫也迎刃而解。
三偏心蝶閥優點
1個偏心：閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座
2個偏心：閥軸 線偏離管道和閥門 線，這就免受閥門開啟和關閉的干擾
3個偏心：閥座錐體軸偏離閥 線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻*的壓縮密封效果。
三偏心蝶閥的缺點
事物都會多多少少有一些缺陷，三偏心蝶閥也不例外，它的缺點有以下兩點
1、三偏心蝶閥的特殊工藝，蝶板的結構都會比較厚，所以如果在小口徑管路上使用三偏心結構的蝶閥，在開啟狀態下蝶板對于管道內流通介質的阻力會很大，流阻大，所以一般來說三偏心蝶閥不適應于DN200以下小口徑管路之中
2、在常開管路中，三偏心蝶閥閥座密封面和蝶板上的多層次密封圈都會受到正面沖刷，時間長了會對閥門的密封性能產生影響
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D343H25C-渦輪蝸桿三偏心蝶閥產品，請您根據D343H25C-渦輪蝸桿三偏心蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
