奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D671F16-氣動蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
D671F16-氣動蝶閥產品說明書資料介紹

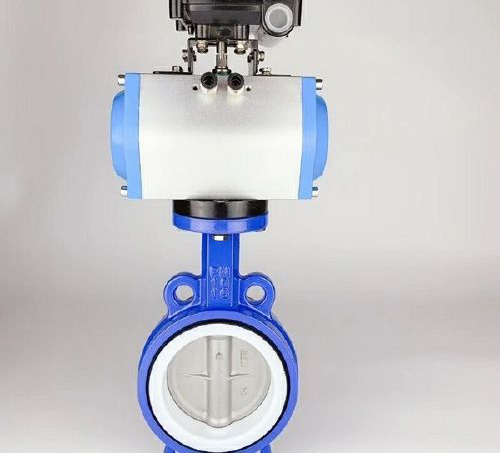

D671F16-氣動蝶閥由閥體+GT氣動執行器+信號反饋開關組合而成。連接方式：對夾，驅動方式：氣動，公稱通徑DN40-DN1200，主要用于管道中，主要用于對介質的切斷 接通作用，無流向設計
可以于罐底下料閥 罐底下料閥制作時扭矩可做小 降低啟閉摩擦系數 提高閥門的使用壽命
工作原理
結構緊湊，開關輕便，密封可靠，通過氣源即可控制閥門運轉，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則為全開狀態。密封材料耐老化、耐腐蝕，使用壽命長，且密封件可以更換、維修方便，降低成本，理想配套產品。
氣動執行器選型
雙作用:通氣開、通氣關，氣源故障保持當前位置
單作用氣開式:通氣開、斷氣關，氣源故障關閉
單作用氣關式:通氣關、斷氣開，氣源故障打開
可選附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
執行標準
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
性能參數：
外形尺寸
外形圖
附件選擇:
(1)D671F16-氣動蝶閥的附件主要有：定位器、轉換器、繼動器、增壓閥、保位閥、減壓閥、過濾器、油霧器、行程開關、位置發訊器、電磁閥、手輪機構。
(2)附件起補充功能和保證閥運行的作用。必要的就增加，不必要的不增加。不必要時增加附件會提高價格并降低可靠性。
(3)定位器的主要功能是提高輸出力和動作速度，不需要這些功能時，可不帶，不是帶了定位器就好。
(4)對快速響應系統，不要閥動作快，可選轉換器。
(5)嚴格的防爆場合，可選：電氣轉換器+氣動定位器。
(6)電磁閥應選擇可靠的產品，防止要它動作時不動作。
(7)重要場合建議不用手輪機構，防止人為誤動作。
(8)由生產廠家提供并總成在閥上供貨，以保證系統和總成聯接的可靠性。
(9)訂貨時，應提供附件的名稱、型號、規格、輸入信號、輸出信號等。
(10)再重申：請注意這些"小東西"的重要性，尤其是可靠性。
安裝注意事項:
1、安裝前檢查D671F16-氣動蝶閥各部分部件無缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸裝到閥門上，（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
4、安裝完畢后，對D671F16-氣動蝶閥進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電后手動操作方可有效），觀察D671F16-氣動蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之后正常，則需要將氣缸行程調小（把氣缸兩端行程調節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
5、得發在安裝前應保持干燥，不可露天存放
6、安裝蝶閥前要檢查管道，確保管道內無焊渣等異物
7、蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥法蘭，不得使用平焊法蘭。
9、確認法蘭焊接無誤，蝶閥安裝完畢后不得再焊接法蘭，以免燙傷橡膠件。
10、裝好的管道法蘭要進行對中，并與放入的蝶閥進行對中。
11、裝上的法蘭螺栓，并用手擰緊，將確認蝶閥與法蘭已然對中，然后小心的啟閉蝶閥，確保啟閉靈活。
12、將閥門完全開啟，用扳手按照對角線次序將螺栓擰緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D671F16-氣動蝶閥產品，請您根據D671F16-氣動蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
D671F16-氣動蝶閥產品說明書資料介紹
D671F16-氣動蝶閥由閥體+GT氣動執行器+信號反饋開關組合而成。連接方式：對夾，驅動方式：氣動，公稱通徑DN40-DN1200，主要用于管道中，主要用于對介質的切斷 接通作用，無流向設計
可以于罐底下料閥 罐底下料閥制作時扭矩可做小 降低啟閉摩擦系數 提高閥門的使用壽命
工作原理
結構緊湊，開關輕便，密封可靠，通過氣源即可控制閥門運轉，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則為全開狀態。密封材料耐老化、耐腐蝕，使用壽命長，且密封件可以更換、維修方便，降低成本，理想配套產品。
氣動執行器選型
雙作用:通氣開、通氣關，氣源故障保持當前位置
單作用氣開式:通氣開、斷氣關，氣源故障關閉
單作用氣關式:通氣關、斷氣開，氣源故障打開
可選附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
執行標準
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
性能參數：
| 公稱通徑DN（mm) | 50～2000 | 50～1600 | |
| 公稱壓力PN（MPa) | 0.6 | 1 | 1.6 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
| 適用溫度 | 橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
| 泄漏率 | 符合GB/T13927-92標準 | ||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 | ||
| DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
| DO | n-d | DO | n-d | DO | n-d | ||||||
| 50 | 43 | 63 | 235 | 270 | 110 | 110 | 4/14 | 125 | 4/18 | 125 | 4/18 |
| 65 | 46 | 70 | 250 | 270 | 110 | 130 | 4/14 | 145 | 4/18 | 145 | 4/18 |
| 80 | 46 | 83 | 275 | 270 | 110 | 150 | 4/18 | 160 | 8/18 | 160 | 8/18 |
| 100 | 52 | 105 | 316 | 270 | 110 | 170 | 4/18 | 180 | 8/18 | 180 | 8/18 |
| 125 | 56 | 115 | 340 | 310 | 110 | 200 | 8/18 | 210 | 8/18 | 210 | 8/18 |
| 150 | 56 | 137 | 376 | 310 | 110 | 225 | 8/18 | 240 | 8/22 | 240 | 8/22 |
| 200 | 60 | 164 | 430 | 353 | 150 | 280 | 8/18 | 295 | 8/22 | 295 | 8/22 |
| 250 | 68 | 206 | 499 | 353 | 150 | 335 | 12/18 | 350 | 12/22 | 355 | 12/26 |
| 300 | 78 | 230 | 570 | 380 | 150 | 395 | 12/22 | 400 | 12/22 | 410 | 12/26 |
附件選擇:
(1)D671F16-氣動蝶閥的附件主要有：定位器、轉換器、繼動器、增壓閥、保位閥、減壓閥、過濾器、油霧器、行程開關、位置發訊器、電磁閥、手輪機構。
(2)附件起補充功能和保證閥運行的作用。必要的就增加，不必要的不增加。不必要時增加附件會提高價格并降低可靠性。
(3)定位器的主要功能是提高輸出力和動作速度，不需要這些功能時，可不帶，不是帶了定位器就好。
(4)對快速響應系統，不要閥動作快，可選轉換器。
(5)嚴格的防爆場合，可選：電氣轉換器+氣動定位器。
(6)電磁閥應選擇可靠的產品，防止要它動作時不動作。
(7)重要場合建議不用手輪機構，防止人為誤動作。
(8)由生產廠家提供并總成在閥上供貨，以保證系統和總成聯接的可靠性。
(9)訂貨時，應提供附件的名稱、型號、規格、輸入信號、輸出信號等。
(10)再重申：請注意這些"小東西"的重要性，尤其是可靠性。
安裝注意事項:
1、安裝前檢查D671F16-氣動蝶閥各部分部件無缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸裝到閥門上，（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
4、安裝完畢后，對D671F16-氣動蝶閥進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電后手動操作方可有效），觀察D671F16-氣動蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之后正常，則需要將氣缸行程調小（把氣缸兩端行程調節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
5、得發在安裝前應保持干燥，不可露天存放
6、安裝蝶閥前要檢查管道，確保管道內無焊渣等異物
7、蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。
8、蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥法蘭，不得使用平焊法蘭。
9、確認法蘭焊接無誤，蝶閥安裝完畢后不得再焊接法蘭，以免燙傷橡膠件。
10、裝好的管道法蘭要進行對中，并與放入的蝶閥進行對中。
11、裝上的法蘭螺栓，并用手擰緊，將確認蝶閥與法蘭已然對中，然后小心的啟閉蝶閥，確保啟閉靈活。
12、將閥門完全開啟，用扳手按照對角線次序將螺栓擰緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D671F16-氣動蝶閥產品，請您根據D671F16-氣動蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
