奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZJHP16C-氣動單座調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
ZJHP16C-氣動單座調節閥產品說明書資料介紹

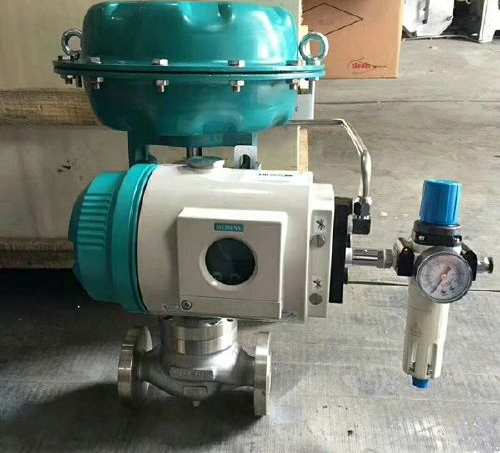

ZJHP16C-氣動單座調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動薄膜機構或電動執行機構等。廣泛使用石油、化工、電力、冶金等工業企業過程控制儀表之一
型號編制
如：Z型氣動薄膜單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為： DN50
執行標準
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
性能參數
閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、 散熱片型（-45℃~大于230℃場合）、 低溫加長型（-196℃~ -45℃）、波紋管密封型、 保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
外形結構尺寸
用戶訂貨須知:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑(mm)
4.額定流量系數(Kv)
5.固有流量特性
6.介質名稱
7.工作溫度及范圍
8.整機作用方式
9.壓力設定點及調節范圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZJHP16C-氣動單座調節閥產品，請您根據ZJHP16C-氣動單座調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ZJHP16C-氣動單座調節閥產品說明書資料介紹
ZJHP16C-氣動單座調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動薄膜機構或電動執行機構等。廣泛使用石油、化工、電力、冶金等工業企業過程控制儀表之一
型號編制
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
| Z系列調節閥 | J:氣動薄膜執行機構 | H直行程 | P:標準型單座調節閥 | PN16=16 | C=WCB | DN25= DN25 |
| H:氣動活塞執行機構 | PF:軟密封單座調節閥 | CL150LB=150 LB | LC=LCB | NPS1〞=NPS1〞 | ||
| PL:單座籠式調節閥 | S10K=10K | P=CF8 | ||||
| PG:帶散熱型單座調節閥 | PL=CF3 | |||||
| PV:波紋管型單座調節閥 | R=CF8M | |||||
| PD:低溫型單座調節閥 | RL=CF3M | |||||
| D=特殊材質 |
執行標準
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
性能參數
閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、 散熱片型（-45℃~大于230℃場合）、 低溫加長型（-196℃~ -45℃）、波紋管密封型、 保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
外形結構尺寸
用戶訂貨須知:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑(mm)
4.額定流量系數(Kv)
5.固有流量特性
6.介質名稱
7.工作溫度及范圍
8.整機作用方式
9.壓力設定點及調節范圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZJHP16C-氣動單座調節閥產品，請您根據ZJHP16C-氣動單座調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
