奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多501T 5221LARN-氣動調節閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

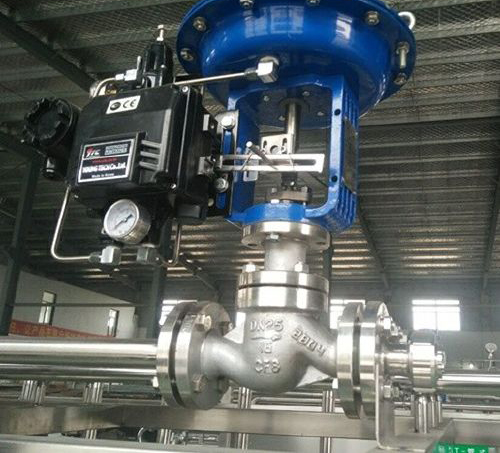

氣動調節閥產品說明書資料介紹
氣動調節閥結構緊湊，呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，泄漏量符合ANSI B16.104標準，符合GB/T4213-92標準。 廣泛應用于電力、煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的流量調節、壓力調節、溫度調節
技術參數：
CV值
注：1、符號○和△表示閥的規格范圍。
2、符號△表示閥的流量特性符合IEC534-2-1976標準。
外形尺寸
外形圖
訂貨須知
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量系數(Kv)
5.固有流量特性
6.介質名稱
7.工作溫度及范圍
8.整機作用方式
9.壓力設定點及調節范圍 ；10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的501T 5221LARN-氣動調節閥 產品，請您根據501T 5221LARN-氣動調節閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
氣動調節閥產品說明書資料介紹
氣動調節閥結構緊湊，呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，泄漏量符合ANSI B16.104標準，符合GB/T4213-92標準。 廣泛應用于電力、煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的流量調節、壓力調節、溫度調節
技術參數：
| 閥體型式 | 直通單座鑄造球型閥 | |
| 公稱通徑 | 20、25mm | |
| 公稱壓力 | ANSI 125、150、300、600 S 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
| 連接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法蘭標準 | S B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接標準 | 嵌接焊SW | |
| 材料 | 鑄鋼、CrMo鋼、鑄不銹鋼、哈氏合金等耐腐蝕合金 | |
| 上閥蓋 | 常溫型 | -17～+230℃ |
| 伸長I型 | -45～-17℃、 +230～+566℃ | |
| 伸長II型 | -100～-45℃ | |
| 伸長III型 | -196～-100℃ | |
| 壓蓋型式 | 螺栓壓緊式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
| 閥芯形式 | 閥座和流量特性 | 額定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
| 柱塞 閥芯 | 金屬 閥座 | 等百分比(%CF) | 14.3 | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
| 線性(LCF) | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
| 軟閥座 | 等百分比(%CF) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 線性(LCF) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 公稱通徑x閥座直徑 | 20 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 11 | 11 | 14 | 14 | 19 | 22 | |||
| 25 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 11 | 11 | 14 | 14 | 19 | 22 | 28 | |||
2、符號△表示閥的流量特性符合IEC534-2-1976標準。
外形尺寸
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
訂貨須知
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量系數(Kv)
5.固有流量特性
6.介質名稱
7.工作溫度及范圍
8.整機作用方式
9.壓力設定點及調節范圍 ；10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
