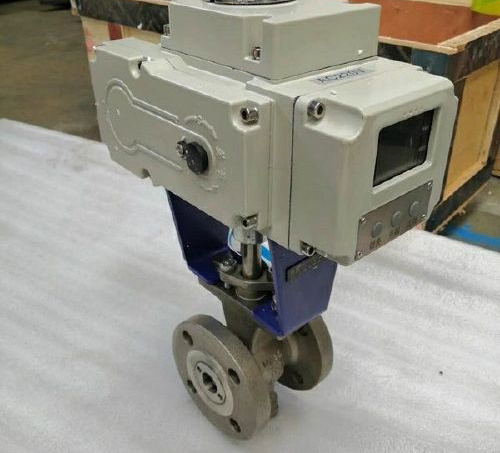

電動V型調節閥VQ947Y-16P產品說明書資料介紹
電動V型調節閥VQ947Y-16P又叫電動多功能旋轉閥，法蘭連接，密封面噴涂碳化鎢材質抗沖刷耐磨效果好，公稱壓力PN16，公稱通經為DN15-200（國標）。V型切口與金屬閥座之間具有剪切作用，適合用于含纖維、微小固體顆粒、料漿等介質。閥門安裝按標志箭頭安裝不可裝反，可以與管道水平/垂直安裝使用。相對比其他類閥門V型調節閥適合用的場合比較多，被廣泛用于石油、化工、電力、造紙、冶金等行業。在環保水處理壓濾機廠家配套使用很多。
流量特性是等百分比的，可調比達100:1。
特點:
1、可動金屬閥座，具有的助補償功能，并具有優越密封性能好使用壽命廠。
2、 強的剪切能力：Ｖ型閥采有金屬硬密封結構，Ｖ型閥芯及金屬閥座在回轉過程中，Ｖ型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
3、結構緊湊，小巧輕盈，安裝方便，維護簡便。
執行標準:
設計制造:GB/T 12237-1989、 HG20615 ANSI B16.34
結構長度:GB/T 12221-1989、ANSI B16.10
連接法蘭:JB/T74~90(JB74~90)、HG20615 GB9112~9131、HGJ44-76、SH3406；ANSI B16.5
壓力試驗:JB/T 9092-1999、API 598
性能參數:
壓力試驗:
外形連接尺寸
外形圖:
訂貨須知:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量系數(Kv)
5.固有流量特性
6.介質名稱；
7.工作溫度及范圍
8.整機作用方式
9.壓力設定點及調節范圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的VVQ947Y16P-電動型調節閥產品，請您根據VVQ947Y16P-電動型調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
電動V型調節閥VQ947Y-16P產品說明書資料介紹
電動V型調節閥VQ947Y-16P又叫電動多功能旋轉閥，法蘭連接，密封面噴涂碳化鎢材質抗沖刷耐磨效果好，公稱壓力PN16，公稱通經為DN15-200（國標）。V型切口與金屬閥座之間具有剪切作用，適合用于含纖維、微小固體顆粒、料漿等介質。閥門安裝按標志箭頭安裝不可裝反，可以與管道水平/垂直安裝使用。相對比其他類閥門V型調節閥適合用的場合比較多，被廣泛用于石油、化工、電力、造紙、冶金等行業。在環保水處理壓濾機廠家配套使用很多。
流量特性是等百分比的，可調比達100:1。
特點:
1、可動金屬閥座，具有的助補償功能，并具有優越密封性能好使用壽命廠。
2、 強的剪切能力：Ｖ型閥采有金屬硬密封結構，Ｖ型閥芯及金屬閥座在回轉過程中，Ｖ型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
3、結構緊湊，小巧輕盈，安裝方便，維護簡便。
執行標準:
設計制造:GB/T 12237-1989、 HG20615 ANSI B16.34
結構長度:GB/T 12221-1989、ANSI B16.10
連接法蘭:JB/T74~90(JB74~90)、HG20615 GB9112~9131、HGJ44-76、SH3406；ANSI B16.5
壓力試驗:JB/T 9092-1999、API 598
性能參數:
| 多功能電動閥 | Q947Y-16 | ||
| 工作壓力(MPa) | 1.6 | ||
| 適用溫度(℃) | -29～180 | -29～425 | |
| 適用介質 | 水 氣體 油品 | ||
| 材料 | 閥體 | 304 | |
| 閥桿 | 304 | ||
| 密封面 | STL | ||
| 填料 | 柔性石墨 | ||
| 試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | MPa |
| 殼體強度試驗 | 3.75 | 6 | 9.6 | 15 | MPa |
| 高壓密封試驗壓力 | 2.75 | 4.4 | 7.04 | 11 | MPa |
| 低壓氣密封驗壓力 | 0.5-0.7 | ||||
| 公稱壓或壓力級 | 公稱通徑 | 尺寸 | ||||||||
| (mm) | (in) | W | L | W1 | L1 | d | d1 | H1 | H | |
| PN1.6MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 |
| 40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | |
| 50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | |
| 65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | |
| 125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | |
| 150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | |
訂貨須知:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量系數(Kv)
5.固有流量特性
6.介質名稱；
7.工作溫度及范圍
8.整機作用方式
9.壓力設定點及調節范圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
