奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZJHCF16C-氣動耐腐蝕調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

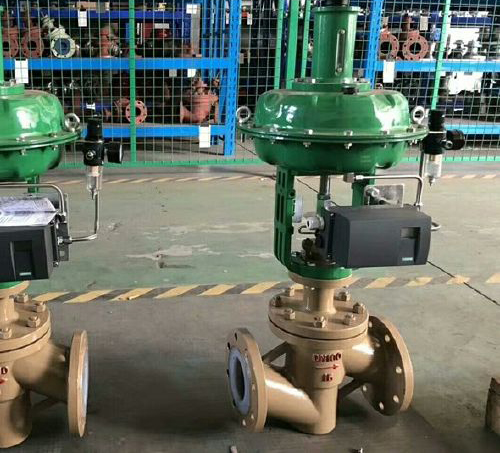

ZJHCF16C-氣動耐腐蝕調節閥說明書資料介紹:
ZJHCF16C-氣動耐腐蝕調節閥接觸介質的部件均高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），同時又聚四氟乙烯波紋管密封，適用于化工、石油、冶金、醫藥、電力等行業中，對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程自控。
作用形式:
氣關式（B）－失氣時閥位開(FO)、氣開式（K）－失氣時閥位關（FC）
配套附件:
定位器：HEP定位器（標配）、日本SMC IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器 空氣過濾減壓閥：KZ03(標配）、SMC減壓閥AW20、YT200 保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等
零件材料
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：氣動：多彈簧薄膜執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
性能參數:
外形連接尺寸
外形結構尺寸圖:
選型需要提供參數
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.信號壓力、彈簧范圍；
4.流量特性；
5.閥的開關型式；
6.閥體、閥芯材料；
7.是否帶附件；
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZJHCF16C-氣動耐腐蝕調節閥產品，請您根據ZJHCF16C-氣動耐腐蝕調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ZJHCF16C-氣動耐腐蝕調節閥說明書資料介紹:
ZJHCF16C-氣動耐腐蝕調節閥接觸介質的部件均高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），同時又聚四氟乙烯波紋管密封，適用于化工、石油、冶金、醫藥、電力等行業中，對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程自控。
作用形式:
氣關式（B）－失氣時閥位開(FO)、氣開式（K）－失氣時閥位關（FC）
配套附件:
定位器：HEP定位器（標配）、日本SMC IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器 空氣過濾減壓閥：KZ03(標配）、SMC減壓閥AW20、YT200 保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等
零件材料
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：氣動：多彈簧薄膜執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
性能參數:
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量 系數Kv | 單座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 |
| 雙座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 信號范圍 | 4～20mA DC 0～10mA DC或1～5V DC 0～10V DC | |||||||||||||
| 作用模式 | 電開式（K）型、電關式（B）型 | |||||||||||||
| 故障狀態時 | 全開、全關、自鎖保位 | |||||||||||||
| 流量特性 | 等百分比、直線、快開性 | |||||||||||||
| 允許泄漏量（L/h） | 單座閥：≤10×閥的額定容量；雙座閥：≤10×閥的額定容量 | |||||||||||||
| 公稱壓力PN(MPa) | 1.6 2.5 4.0 6.4 | |||||||||||||
| 流量特性 | 直線、等百分比、快開 | ||
| 可調范圍 | 30:01:00 | ||
| 額定CV值 | 等百分比CV6.3~400 ，直線CV6.9~440 | ||
| 允許泄漏量 | 軟密封:VI級（氣泡級） | ||
| 泄漏量標準:GB/T 4213 | |||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
| 公稱通徑DN | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 | |||||||||
選型需要提供參數
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.信號壓力、彈簧范圍；
4.流量特性；
5.閥的開關型式；
6.閥體、閥芯材料；
7.是否帶附件；
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZJHCF16C-氣動耐腐蝕調節閥產品，請您根據ZJHCF16C-氣動耐腐蝕調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
