奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZJHCF16C-氣動鋼襯氟調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

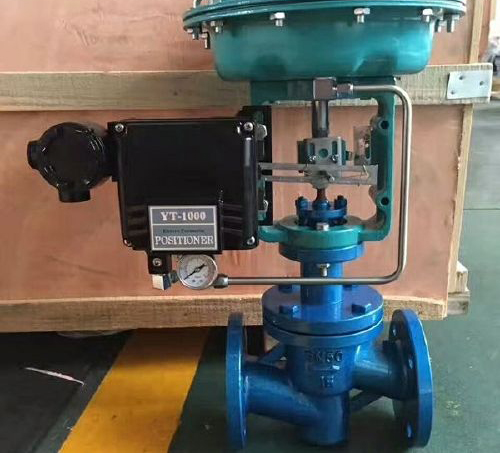

ZJHCF16C-氣動鋼襯氟調節閥說明書資料介紹:
ZJHCF16C-氣動鋼襯氟調節閥適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
型號編制
特點:
1、耐腐蝕
2、密封性能好：可選波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由于閥芯、閥座軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
作用形式:
氣關式（B）－失氣時閥位開(FO)、氣開式（K）－失氣時閥位關（FC）
配套附件:
定位器：HEP定位器（標配）、日本SMC IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器 空氣過濾減壓閥：KZ03(標配）、SMC減壓閥AW20、YT200 保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等
性能參數:
材料
1.閥芯型式:單座柱塞型閥芯；
2.流量特性:線性特性和等百分比性；
3.閥座、閥芯材料:2Cr13襯F46；
4.波紋管材料:聚四氟乙烯 。
外形連接尺寸
外形結構尺寸圖:
選型需要提供參數
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.信號壓力、彈簧范圍；
4.流量特性；
5.閥的開關型式；
6.閥體、閥芯材料；
7.是否帶附件；
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZJHCF16C-氣動鋼襯氟調節閥產品，請您根據ZJHCF16C-氣動鋼襯氟調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ZJHCF16C-氣動鋼襯氟調節閥說明書資料介紹:
ZJHCF16C-氣動鋼襯氟調節閥適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
型號編制
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
| Z系列調節閥 | J:氣動薄膜執行機構 | H直行程 | CF:標準型襯氟調節閥 | PN16=16 | C=WCB | DN25= DN25 |
| CL150LB=150 LB | LC=LCB | NPS1〞=NPS1〞 | ||||
| S10K=10K | P=CF8 | |||||
| PL=CF3 | ||||||
| R=CF8M | ||||||
| RL=CF3M | ||||||
| 如：Z型氣動薄膜襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為： DN50 | ||||||
1、耐腐蝕
2、密封性能好：可選波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由于閥芯、閥座軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
作用形式:
氣關式（B）－失氣時閥位開(FO)、氣開式（K）－失氣時閥位關（FC）
配套附件:
定位器：HEP定位器（標配）、日本SMC IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器 空氣過濾減壓閥：KZ03(標配）、SMC減壓閥AW20、YT200 保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等
性能參數:
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 公稱壓力(Mpa) | 1.6 | ||||||||
| 法蘭標準 | JB/T79·1～79·2-94等 | ||||||||
| 材料 | ZG230-450襯F46 | ||||||||
| 工作溫度 | -40～180℃ | ||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||
| 填料 | V型聚四氟乙烯填料 | ||||||||
1.閥芯型式:單座柱塞型閥芯；
2.流量特性:線性特性和等百分比性；
3.閥座、閥芯材料:2Cr13襯F46；
4.波紋管材料:聚四氟乙烯 。
外形連接尺寸
| 公稱通徑DN | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 | |||||||||
選型需要提供參數
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.信號壓力、彈簧范圍；
4.流量特性；
5.閥的開關型式；
6.閥體、閥芯材料；
7.是否帶附件；
