奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ATR-單向閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

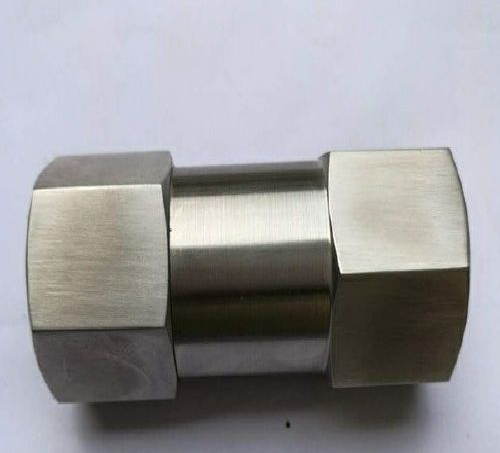

ATR-單向閥產品說明書資料介紹
ATR-單向閥內螺紋連接防爆安裝及拆卸，連接牢﹑耐壓能力高﹑密封性和反復性好，安裝檢修方便﹑工作安全可靠等特點。廣泛適用液壓和氣壓管道，營業充氣，測量儀器的關閉和排氣，控制盤中等真空系統，高純化裝置，高壓系統，氣體分析、試驗設備、糧食加工、試驗站及其它一切相適應的設備和場所。
性能特性:
碳鋼ATR-單向閥－30℃～＋200℃；2）硬密封不銹鋼ATR-單向閥－60℃～＋400℃
材質：ATR-單向閥標準配置為碳鋼閥體（不銹鋼ATR-單向閥需批量訂制）；2）RSVIATR-單向閥為不銹鋼304.
密封：ATR-單向閥的閥芯同閥座之間為金屬對金屬的硬密封；2）RSVIATR-單向閥的閥芯上有氟橡膠軟密封（見上圖）
工作溫度:碳鋼ATR-單向閥－30℃～＋200℃；2）硬密封不銹鋼ATR-單向閥－60℃～＋400℃（不銹鋼ATR-單向閥需批量訂制）；3）RSVI不銹鋼軟密封ATR-單向閥－25℃～＋200℃。
工作壓力：碳鋼ATR-單向閥350bar；2）RSVI不銹鋼軟密封ATR-單向閥250～400bar（見下表）
接口形式：BSPP英制直管內螺紋(G螺紋)。
閥芯結構：閥芯的運動具有軸向?qū)蚬δ埽欣谘娱L閥芯適用壽命。
ATR-單向閥彈簧開啟壓力：ATR-單向閥標準開啟壓力為0.35bar（5psi），其它開啟壓力請垂詢；2）RSVIATR-單向閥標準開啟壓力為1bar，其它開啟壓力請垂詢。
性能參數
外形尺寸:
尺寸結構圖:
安裝和使用:
1、安裝時首先確認一下閥門的密封形式是否滿足要求使用。
2、安裝后檢測螺紋處擰緊情況。
3、通氣源檢測閥門閥芯活動情況。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ATR-單向閥產品，請您根據ATR-單向閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ATR-單向閥產品說明書資料介紹
ATR-單向閥內螺紋連接防爆安裝及拆卸，連接牢﹑耐壓能力高﹑密封性和反復性好，安裝檢修方便﹑工作安全可靠等特點。廣泛適用液壓和氣壓管道，營業充氣，測量儀器的關閉和排氣，控制盤中等真空系統，高純化裝置，高壓系統，氣體分析、試驗設備、糧食加工、試驗站及其它一切相適應的設備和場所。
性能特性:
碳鋼ATR-單向閥－30℃～＋200℃；2）硬密封不銹鋼ATR-單向閥－60℃～＋400℃
材質：ATR-單向閥標準配置為碳鋼閥體（不銹鋼ATR-單向閥需批量訂制）；2）RSVIATR-單向閥為不銹鋼304.
密封：ATR-單向閥的閥芯同閥座之間為金屬對金屬的硬密封；2）RSVIATR-單向閥的閥芯上有氟橡膠軟密封（見上圖）
工作溫度:碳鋼ATR-單向閥－30℃～＋200℃；2）硬密封不銹鋼ATR-單向閥－60℃～＋400℃（不銹鋼ATR-單向閥需批量訂制）；3）RSVI不銹鋼軟密封ATR-單向閥－25℃～＋200℃。
工作壓力：碳鋼ATR-單向閥350bar；2）RSVI不銹鋼軟密封ATR-單向閥250～400bar（見下表）
接口形式：BSPP英制直管內螺紋(G螺紋)。
閥芯結構：閥芯的運動具有軸向?qū)蚬δ埽欣谘娱L閥芯適用壽命。
ATR-單向閥彈簧開啟壓力：ATR-單向閥標準開啟壓力為0.35bar（5psi），其它開啟壓力請垂詢；2）RSVIATR-單向閥標準開啟壓力為1bar，其它開啟壓力請垂詢。
性能參數
| 產品名稱 | ATR-單向閥 | 產品型號 | -G14-SS-10bar |
| 驅動方式 | 手動 | 公稱通徑 | DN4-DN40 |
| 連接方式 | 內螺紋連接 | 公稱壓力 | ≤6.4Mpa |
| 結構形式 | 彈簧升降式 | 制造標準 | 國家標準 |
| 閥體材質 | SS304,SS316,SS316L | 適用溫度 | -20℃～65℃ |
| 適用介質 | 水，油，氣 | ||
| 應用場合 | 實驗室，化工儀器儀表，工業設備。 | ||
| ATR-單向閥型號 | 公稱 | 工作壓力bar | G | L1 | L2 | t | SW1 | SW2 | SW3 | ||
| 碳鋼閥 | RSVI不銹鋼閥 | 通徑 | RSVI | mm | mm | mm | mm | mm | mm | ||
| － | RSVI G1/8-SS | 4 | － | 400 | G1/8〞 | － | 42.5 | 8 | － | 19 | 19 |
| 1/4〞BSP5 psi | RSVI G1/4-SS | 5 | 350 | 400 | G1/4〞 | 60 | 54 | 12 | 19 | 19 | 19 |
| 3/8〞BSP5 psi | RSVI G3/8-SS | 8 | 350 | 400 | G3/8〞 | 70 | 60 | 12 | 24 | 24 | 27 |
| 1/2〞BSP5 psi | RSVI G1/2-SS | 12 | 350 | 400 | G1/2〞 | 77 | 72 | 15 | 30 | 32 | 36 |
| 3/4〞BSP5 psi | RSVI G3/4-SS | 16 | 350 | 400 | G3/4〞 | 90 | 84 | 16.5 | 36 | 41 | 46 |
| 1〞BSP5 psi | RSVI G1-SS | 20 | 350 | 250 | G1〞 | 106 | 95 | 19 | 45 | 46 | 50 |
| 11/4〞BSP5 psi | RSVI G11/4-SS | 25 | 350 | 250 | G11/4〞 | 125 | 110 | 21.5 | 55 | 55 | 60 |
| 11/2〞BSP5 psi | RSVI G11/2-SS | 30 | 350 | 250 | G11/2〞 | 140 | 114.5 | 22 | 65 | 65 | 70 |
| 2〞BSP5 psi | RSVI G2-SS | 40 | 350 | 250 | G2〞 | 160 | 120 | 26 | 75 | 75 | 75 |
安裝和使用:
1、安裝時首先確認一下閥門的密封形式是否滿足要求使用。
2、安裝后檢測螺紋處擰緊情況。
3、通氣源檢測閥門閥芯活動情況。
