奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DBB-雙關斷閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

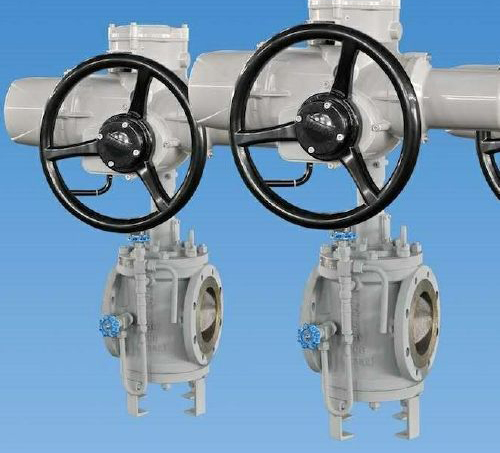

DBB-雙關斷閥產品說明書資料介紹
DBB-雙關斷閥結構形式有兩種一種是縮頸，一種是全通經式。是以轉動旋塞啟閉的閥門，閥桿驅動旋塞轉動，旋塞的密封面為錐面，閥體設有一個，兩個旋塞串聯，位于兩個旋塞之間的閥體中腔設有安全泄壓閥，旋塞是與閥桿連接的一端小于另一端的倒裝的錐形閥塞，閥桿與旋塞通過十字連接器連接，且閥桿與旋塞之間設有圓柱彈簧或蝶形彈簧，閥體下端固定有閥蓋，閥蓋設有調整軸，調整軸的下端穿出于閥蓋外且上端抵頂旋塞，該雙關雙斷壓力平衡式倒裝旋塞閥具有功能，能在高溫、高壓和嚴苛工況下使用，具有密封可靠、操作力矩小、使用壽命長等優點。
性能參數
天然氣一般選用全通徑，油品一般選用縮徑
公稱通徑：全通徑DN80~DN600(NPS 3″～NPS 24″) 文丘里縮徑DN80~DN700(3"～28")
壓力范圍：1.6MPa ～6.4MPa (150L300L)
工作溫度：-46℃～+200℃
工作原理
1、當旋塞閥全開的狀態下,塞子的通道興閥體的通道對齊,能保證理想的低壓力降。
2、當轉動手輪,塞子將朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉。
3、當手輪向反方向轉動時,首先使塞子向上運動,使閥片于閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動90度,后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態。
4、該閥門的優點是閥門在開啟的過程中,閥片和閥座處于脫離狀態,開關的過程是零摩擦,不會使密封面磨損,同時密封采用軟密封,使密封在關閉時為零泄露。
結構特點
1、密封滑片與旋塞采用*的斜楔形燕尾導軌結構，通過*的傳動結構，使得閥門在開關過程中，滑片密封面與閥體密封面無接觸，因此，密封面無摩擦、磨損，閥門的使用壽命僅取決于橡膠老化的速度，大大延長了閥門的使用壽命，同時閥門的開關力矩小。
2、閥門采用雙重密封結構，上下游同時密封，且每個密封面均具有軟、硬兩種密封，軟密封保證了閥門的零泄漏，硬密封對軟密封具有保護作用，同時硬密封具有防火功能。
3、中法蘭密封與填料密封采用了雙重密封結構，保證介質不會外漏。
4、與介質接觸的表面均鍍有防銹耐磨的金屬鉻或鎳。
5、閥門具有在線維修的功能。密封滑片與旋塞采用燕尾槽連接，若密封滑片上的軟密封件損壞器要更換時，不必將整臺閥門從管線上拆下，只需將閥門底蓋卸下，抽出舊滑片，換上新滑片，裝上底蓋即可。
6、閥門流道有全通徑和文丘里縮徑兩種。全通徑閥門適用于需要通球清洗的管道上，文丘里縮徑適用于不需要通球清洗的管道上。
7、閥門上安裝有卸壓裝置，閥門關閉后，防止閥腔異常升壓，同時可以檢驗閥門的密封效果
8、閥門具有開關指示器。指示器與閥門的開關位置同步，可以準確地顯示閥門的開關狀態。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DBB-雙關斷閥產品，請您根據DBB-雙關斷閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
