我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多埋地式彈性座封閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

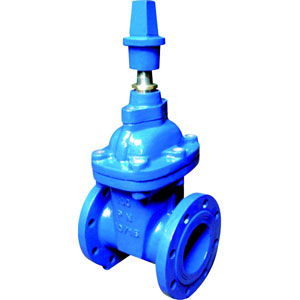

埋地式彈性座封閘閥說明：RVCX埋地式彈性座封閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性。
1、整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2、有優秀的防腐性能，殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998，閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。
適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
埋地式彈性座封閘閥主要性能參數
|
壓力等級 |
1.0MPa、1.6MPa、2.5MPa |
|
閥體耐壓 |
1.5MPa、2.4MPa、3.75MPa |
|
密封試驗 |
1.1MPa、1.76MPa、2.75MPa |
|
工作溫度 |
0～80℃ |
|
適用介質 |
水、油、蒸氣等 |
埋地式彈性座封閘閥主要零件材料
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵 |
8 |
止推墊 |
錫青銅 |
|
2 |
閘板 |
球墨鑄鐵外覆EPDM |
9 |
軸套 |
錫青銅 |
|
3 |
螺栓 |
鍍鋅 |
10 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
11 |
軸蓋 |
球墨鑄鐵 |
|
5 |
閥蓋 |
球墨鑄鐵 |
12 |
防塵罩 |
NBR |
|
6 |
閥桿 |
不銹鋼 |
13 |
手輪 |
鑄鐵 |
|
7 |
“O”形密封圈 |
NBR |
14 |
緊固螺母 |
鍍鋅 |
埋地式彈性座封閘閥主要尺寸及重量
|
型號 |
公稱口徑DNmm |
L |
D1 |
D |
Z-Φd |
H | ||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa | |||||
|
RVC(H)X |
50 |
180 |
125 |
165 |
4-Φ18 |
268 | ||
|
65 |
190 |
145 |
185 |
4-Φ18 |
296 | |||
|
80 |
240 |
160 |
200 |
8-Φ18 |
340 | |||
|
100 |
250 |
180 |
235 |
8-Φ18 |
367 | |||
|
125 |
254 |
210 |
250 |
8-Φ18 |
424 | |||
|
150 |
280 |
240 |
290 |
8-Φ23 |
515 | |||
|
200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 | ||
|
250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 | |
|
300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 | |
|
350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 | |
|
400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 | |
|
450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 | |
|
500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 | |
|
600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 | |
