我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多三通內螺紋球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

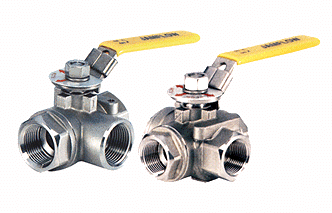

三通內螺紋球閥產品特征
|
公稱壓力 |
2.5MPa |
|
適用穩定范圍 |
-20～232℃～350℃ |
|
螺紋類型 |
G.NPT.BSPT.BSP.DIN259/2999 |
|
Q14F型螺紋連接三通不銹鋼球閥適用介質 |
水、油、氣及某些腐蝕性液體（W。O。G） |
三通內螺紋球閥主要零件材料
|
零件名稱 |
材質 |
|
閥體 |
不銹鋼CF8M/CF8 |
|
閥蓋 |
不銹鋼CF8M/CF8 |
|
球 |
不銹鋼CF8M/CF8 |
|
球墊 |
聚四氟乙烯PTEE |
|
閥桿 |
不銹鋼CF8M/CF8 |
|
填料 |
聚四氟乙烯PTEE |
|
中口 |
聚四氟乙烯PTEE |
|
大薄片 |
聚四氟乙烯PTEE |
|
壓緊螺母 |
不銹鋼CF8M/CF8 |
|
手柄 |
不銹鋼CF8M/CF8 |
|
流向指示牌 |
ALUMINUM |
|
華司 |
不銹鋼CF8 |
|
螺帽 |
不銹鋼CF8 |
|
鎖定裝置 |
不銹鋼CF8 |
|
皮套 |
塑料 |
|
盲蓋 |
不銹鋼CF8M/CF8 |
三通內螺紋球閥主要連接尺寸及重量單位：mm
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
|
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
|
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
|
1-1/4" |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
|
1-1/2" |
32.0 |
114 |
83 |
145 |
57.0 |
22.4 |
38.1 |
1/4-20UNC |
|
2" |
38.1 |
142 |
96 |
204 |
71.0 |
22.4 |
38.1 |
1/4-20UNC |
