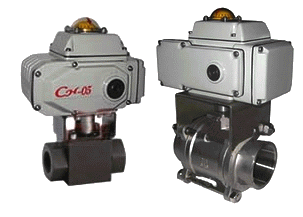

電動內螺紋球閥規格參數
|
CH系列執行機構技術參數 |
閥體參數 | |||
|
電源 |
AC200/220V，50/60Hz |
公稱通徑 |
DN10～100mm | |
|
輸出力矩 |
50N?M～2000N?M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
|
動作范圍 |
0～90° 0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS等系列 | |
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 | |
|
環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 | |
|
250:1 | ||||
|
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% | |
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% | |
|
防護等級 |
相當于IP-65 |
回差 |
≤1% | |
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 | |
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ | ||
|
|
| |||
CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
電動內螺紋球閥技術參數和性能
|
試驗壓力 |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) | |||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K | |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 | |||||||||
電動內螺紋球閥主要零件材質
|
連接方式 |
內螺紋連接 |
對焊連接 | |||||
|
零件名稱 |
閥體閥蓋 |
WCB |
CF8(304) |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
|
球體、閥桿 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 | |
|
密封圈、填料 |
增強聚四氟乙烯、對位聚苯 | ||||||
|
適用工況 |
適用介質 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐蝕介質 |
|
適用溫度 |
-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) | ||||||
電動內螺紋球閥連接尺寸及重量
|
公稱通徑 |
內螺紋連接 |
對焊連接 | ||||||||||
|
inch |
D |
L |
H |
管螺紋G |
B |
重量 |
尺寸(mm) |
重量 | ||||
|
L |
D1 |
D2 | ||||||||||
|
3/8 |
10 |
60 |
57 |
3/8″ |
95 |
0.34 |
70 |
10 |
18 |
0.32 | ||
|
1/2 |
15 |
75 |
68 |
1/2″ |
110 |
0.47 |
75 |
15 |
24 |
0.48 | ||
|
3/4 |
20 |
80 |
70 |
3/4″ |
110 |
0.68 |
90 |
20 |
28 |
0.68 | ||
|
1 |
25 |
90 |
80 |
1″ |
140 |
1.2 |
100 |
25 |
34 |
1.2 | ||
|
11/4 |
32 |
110 |
85 |
11/4″ |
140 |
1.9 |
110 |
32 |
41 |
1.9 | ||
|
11/2 |
38 |
125 |
100 |
11/2″ |
180 |
2.7 |
128 |
38 |
49 |
2.7 | ||
|
2 |
50 |
144 |
110 |
2″ |
180 |
3.9 |
154 |
50 |
62 |
3.8 | ||
|
21/2 |
64 |
186 |
130 |
21/2″ |
200 |
7.1 |
193 |
64 |
78 |
7.0 | ||
|
3 |
78 |
206 |
150 |
3″ |
250 |
11.5 |
222 |
78 |
94 |
11.4 | ||
|
4 |
98 |
240 |
170 |
4″ |
250 |
20.5 |
273 |
98 |
124 |
20.3 | ||
